पिन बुश युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | टी एल |

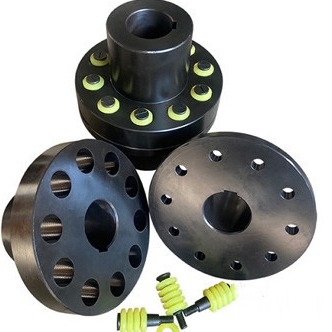

टीएल लोचदार आस्तीनपिन युग्मनयह एक गैर-धातु लोचदार तत्व के साथ एक लचीला युग्मन है।इसकी संरचना एक निकला हुआ किनारा युग्मन के समान है, लेकिन दो आधे कपलिंग बोल्ट के बिना जुड़े हुए हैं और दो आधे कपलिंग को महसूस करने के लिए रबर या चमड़े की आस्तीन के साथ पिन का उपयोग करते हैं।शाफ्ट अनुभाग का युग्मन। लोचदार आस्तीन पिन युग्मन व्यापक रूप से इस्तेमाल किया जाने वाला पानी पंप युग्मन होता था।20 के दशक के उत्तरार्ध में, इसे मशीनरी मंत्रालय के एक मानक के रूप में तैयार किया गया था।जेबी 50-08 लोचदार आस्तीन पिन युग्मन एक मानक है। मशीन को खत्म किए बिना पिन आस्तीन को बदलने के लिए, डिजाइन में दूरी ए पर ध्यान दें;अक्षीय विस्थापन की भरपाई के लिए, स्थापना के दौरान प्रतिक्रिया आकार के अंतराल c पर ध्यान दें।
टीएल लोचदार आस्तीन पिन युग्मन में एक सरल संरचना है, निर्माण में आसान है, कोई स्नेहन नहीं है, धातु वल्केनाइजेशन के साथ बंधन की आवश्यकता नहीं है, लोचदार आस्तीन को बदलने में आसान है, आधा युग्मन को स्थानांतरित करने की कोई आवश्यकता नहीं है, और सापेक्ष विचलन के लिए अच्छा मुआवजा है दो शाफ्ट और भिगोना।बफर प्रदर्शन। लोचदार आस्तीन संपीड़न और विरूपण द्वारा काम करता है।क्योंकि लोचदार आस्तीन की मोटाई पतली है, मात्रा छोटी है, और लोचदार विरूपण सीमित है, लोचदार पिन आस्तीन युग्मन अक्ष विस्थापन और लोच की भरपाई कर सकता है, लेकिन अक्ष विस्थापन के लिए स्वीकार्य मुआवजा राशि कम है।लोच कमजोर है। लोचदार आस्तीन पिन युग्मन संपर्क सतह पर घर्षण क्षण उत्पन्न करने के लिए पिन समूह के लॉकिंग बल पर निर्भर करता है, और टोक़ को संचारित करने के लिए रबड़ लोचदार आस्तीन को संपीड़ित करता है। यह उच्च गति, निम्न- और उच्च कठोरता, उच्च केंद्रित सटीकता, कम प्रभाव भार, और कम कंपन कमी आवश्यकताओं के साथ मध्यम-शक्ति वाले पानी पंप।
| टाइप | नाममात्र टोक़ | अधिकतम चाल | बोर व्यास | बोर लंबाई | आयाम | द्रव्यमान | |||
| तमिलनाडु | [एन] | डी, डी 1, डीजे | यू | जे, जे 1, जेड | डी | एस | ए | किलोग्राम | |
| एनएम | आर/मिनट | ली | एल1 | ||||||
| TL1 | 6.3 | 8800 | 9~14 | 20~32 | 14~20 | 71 | 3 | 18 | 1.2 |
| TL2 | 16 | 7600 | 12~19 | 32~42 | 20~42 | 80 | 3 | 18 | 1.8 |
| TL3 | 31.5 | 6300 | 16~25 | 42~62 | 30~62 | 95 | 4 | 35 | 2 |
| टीएल4 | 63 | 5700 | 20~32 | 52~82 | 38~82 | 106 | 4 | 35 | 2.4 |
| TL5 | 125 | 4600 | 25~40 | 62~112 | 44~112 | 130 | 5 | 45 | 8.5 |
| TL6 | 250 | 3800 | 32~50 | 82~112 | 60~112 | 160 | 5 | 45 | 1 1 |
| TL7 | 500 | 3600 | 40~65 | 112~142 | 84~142 | 190 | 5 | 45 | 16 |
| TL8 | 710 | 3000 | 45~80 | 112~172 | 84~172 | 224 | 6 | 65 | 26 |
| TL9 | 1000 | 2850 | 50~85 | 112~172 | 84~172 | 250 | 6 | 65 | 32 |
| TL10 | 2000 | 2300 | 63 ~ 120 | 142~212 | 107~212 | 315 | 8 | 80 | 68 |
| TL11 | 4000 | 1800 | 80~140 | 172~252 | 132~252 | 400 | 10 | 100 | 125 |
| TL12 | 8000 | 1450 | 100~180 | 212~302 | 167~302 | 475 | 12 | 130 | 220 |
| TL13 | 16000 | 1150 | 120~220 | 212~352 | 167~352 | 600 | 14 | 180 | 430 |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
Q1: आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: हम कारखाने हैं।
Q2: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
ए: हां, हम नमूना पेश कर सकते हैं लेकिन मुफ्त में नहीं। असल में हमारे पास बहुत अच्छा मूल्य सिद्धांत है, जब आप थोक आदेश देते हैं तो नमूना की लागत आपको वापस कर दी जाएगी।
Q3: अपने प्रसव के समय कब तक है?
ए: सामान स्टॉक में होने पर आम तौर पर यह 10-15 दिन होता है।या यह 7-25 दिनों का है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार है।
Q4: आपकी वारंटी कब तक है?
ए: हमारी वारंटी 12 महीने है।
प्रश्न 5: क्या आपके पास युग्मन के लिए निरीक्षण प्रक्रियाएं हैं?
ए: पैकिंग से पहले 100% आत्म-निरीक्षण
प्रश्न6.आपका भुगतान क्या है?
ए: 1) 100% टी / टी।2) अग्रिम में 30%, शिपमेंट से पहले अन्य।3) एल / सी क्यू 7: क्या मैं आदेश से पहले आपके कारखाने का दौरा कर सकता हूं?एक: ज़रूर, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
