लचीला जबड़ा युग्मन
>
|
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | जीई रोटेक्स |

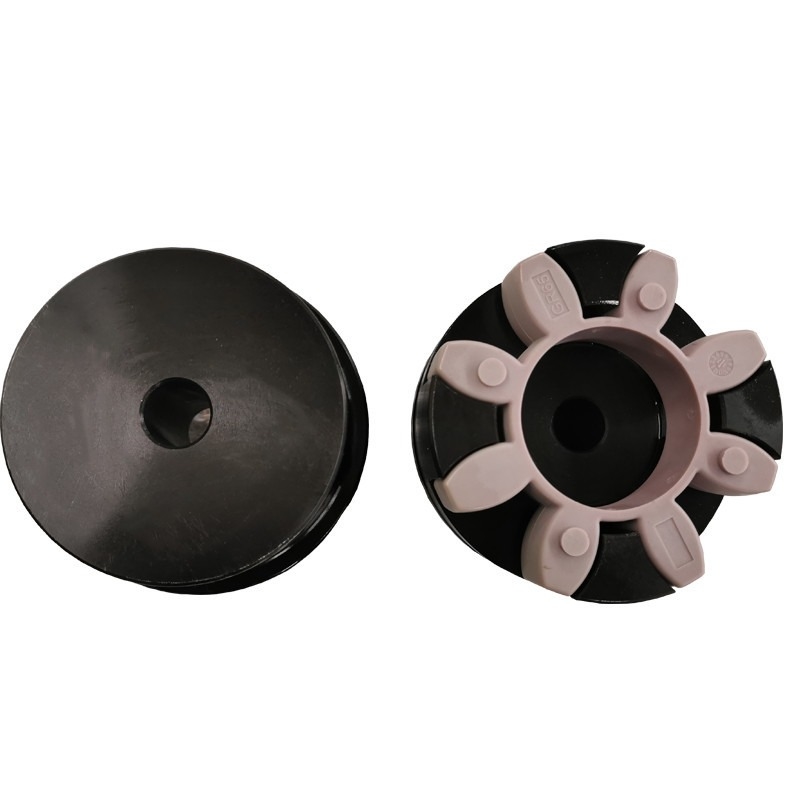

XL GE रोटेक्स फ्लेक्सिबल जॉ कपलिंग, एक ही प्रकार का रोटेक्स कपलिंग 98 A स्पाइडर पर्पल स्पाइडर कपलिंग
सुविधाएँ और लाभ
घुमावदार जबड़ा कपलिंग का उपयोग कई अनुप्रयोगों में किया जा सकता है और एक के रूप में काम करता है
सर्व-उद्देश्यीय युग्मन।घुमावदार जबड़े का मूल डिज़ाइन एक उच्च टोक़ के लिए अनुमति देता है
एक कॉम्पैक्ट डिजाइन में क्षमता।घुमावदार दांत का संपर्क क्षेत्र अधिक होता है जो
इसे उच्च टोक़ क्षमता देता है, और किनारे के दबाव को कम करता है।यह समायोजित करेगा
अक्षीय, रेडियल और कोणीय शाफ्ट मिसलिग्न्मेंट।
हब विभिन्न प्रकार की सामग्रियों से निर्मित होते हैं जिनमें शामिल हैं: एल्यूमीनियम, ग्रे आयरन,
स्टील और स्टेनलेस स्टील।मकड़ी के तत्व विभिन्न डुओमीटर में उपलब्ध हैं
यूरेथेन और हाइट्रेल में विकल्प।मकड़ियाँ सामान्य कर्तव्य के तहत प्रदर्शन कर सकती हैं
भारी शुल्क चक्रों के लिए चक्र की स्थिति जिसमें शॉक लोडिंग शामिल है और सिस्टम में मरोड़ वाले कंपन को कम कर सकता है।
उत्पाद की विशेषताएँ
1.तीन टुकड़ा डिजाइन
2.कोई स्नेहन आवश्यक नहीं
3.परिवर्तनीय ड्यूरोमीटर
4.यूरेथेन तत्व
5.धातु से धातु संपर्क नहीं
6.उच्च टोक़ क्षमता
7.चर हब सामग्री
| आकार | टाइप | टोक़ टीएन (एनएम) | अधिकतम गति [एन] (आर/मिनट) | दस्ता छेद DIA di dz | छेद की लंबाई L | डी | डी: | डीज़ू | इ | एस | जड़ता का क्षण (Kg-m2) | वजन (किग्रा) |
| जीएस19 | एक्सएल1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0.0008 | 0.328 |
| जीएस24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0.0003 | 0.66 |
| जीएस28 | एक्सएल3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2.5 | 0.0007 | 1.16 |
| जीएस38 | एक्सएल4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0.002 | 2.27 |
| जीएस42 | एक्सएल5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0.005 | 3.57 |
| जीएस48 | एक्सएल6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3.5 | 0.008 | 4.80 |
| जीएस55 | एक्सएल7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0.016 | 7.37 |
| जीएस65 | एक्सएल8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4.5 | 0.031 | 10.89 |
| जीएस75 | एक्सएल9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0.068 | 17.73 |
| जीएस90 | एक्सएल10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5.5 | 0.159 | 29.60 |
| जीएस100 | एक्सएल11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0.277 | 41 |
| जीएस110 | एक्सएल12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6.5 | 0.51 | 58.6 |
| एक्सएल13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88.4 | |
| एक्सएल14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7.5 | 17 | 120.6 | |
| एक्सएल15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3.35 | 179.1 | |
| एक्सएल16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10.5 | 6.37 | 261.0 |
