| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | FCL180 |

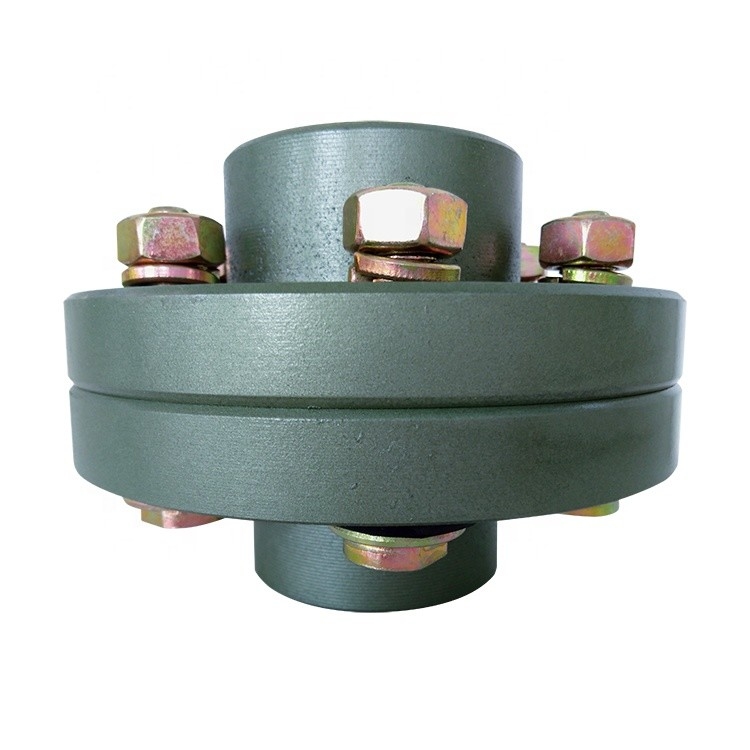

एफसीएल फ्लेक्सिबल पिन और बुश कपलिंग की विशेषताएं
(1) युग्मन संरचना, सुविधाजनक स्थापना, आसान प्रतिस्थापन, छोटे आकार, हल्के वजन में सरल है।
(2) यदि स्थापना समायोजन निर्धारित सीमा के भीतर दो सापेक्ष विस्थापन रख सकता है, तो युग्मन का संतोषजनक प्रदर्शन और लंबी सेवा जीवन होगा।
(3) यह व्यापक रूप से सभी प्रकार के मध्यम और छोटे पावर ट्रांसमिशन शाफ्ट, जैसे कि रेड्यूसर, क्रेन, कंप्रेसर, कन्वेयर, टेक्सटाइल मशीन, होइस्ट और बॉल मिल पर लागू किया जा सकता है, जो मोटर्स द्वारा लोड नहीं किए जाते हैं।
(4) लोचदार आस्तीन पिन कपलिंग का स्वीकार्य सापेक्ष विस्थापन:
रेडियल विस्थापन: 0.2 ~ 0.6 मिमी कोणीय विस्थापन: 0 डिग्री 30 '~ 1 डिग्री 30'
| प्रोडक्ट का नाम | पिन बुश कपलिंग, फ्लेक्सिबल कपलिंग, इलास्टिक डॉवेल पिन शाफ्ट कपलिंग; |
| डीएन मिमी | 12 ~ 850 मिमी |
| मूल्यांकन टोक़ | 100 ~ 250000 एनएम · मी |
| स्वीकार्य गति | 4000~460 kN·m |
| सामग्री | 45#स्टील |
| आवेदन पत्र | धातु विज्ञान, खनन, इंजीनियरिंग और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। |
| टाइप | अधिकतम टोर्क | अधिकतम चाल | डी | डी1 | d1 | ली | सी | एनएम | वज़न |
| एनएम | आर/मिनट | किलोग्राम | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 1 1 | 28 | 3 | 4-एम 8 × 50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 1 1 | 35.5 | 3 | 4-एम 10 × 56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-एम 10 × 56 | 2.8 |
| एफसीएल125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-एम 12 × 64 | 4 |
| एफसीएल140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-एम12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-एम 12 × 64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-एम 12 × 64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-एम 20 × 85 | 16.2 |
| एफसीएल224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-एम 20 × 85 | 21.3 |
| एफसीएल220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-एम 24 × 110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-एम 24 × 116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-एम 24 × 116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-एम 30 × 50 | 89.5 |
| एफसीएल400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-एम 30 × 150 | 113 |
| एफसीएल450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-एम 30 × 150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-एम 30 × 150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-एम 30 × 150 | 296 |
|
रबड़ अनुपूरक दो अक्ष ऑफसेट। |
|
आसान रखरखाव छोटे रेडियल आकार कोई स्नेहन की आवश्यकता नहीं है। |
|
|
बोल्ट किट जुदा करना और इकट्ठा करना आसान है। |
|
उच्च टोक़ क्षमता रेटेड गति: 4-15680N.M |
|
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
Q1: आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: हम कारखाने हैं।
Q2: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
ए: हां, हम नमूना पेश कर सकते हैं लेकिन मुफ्त में नहीं। असल में हमारे पास बहुत अच्छा मूल्य सिद्धांत है, जब आप थोक आदेश देते हैं तो नमूना की लागत आपको वापस कर दी जाएगी।
Q3: अपने प्रसव के समय कब तक है?
ए: सामान स्टॉक में होने पर आम तौर पर यह 10-15 दिन होता है।या यह 7-25 दिनों का है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार है।
Q4: आपकी वारंटी कब तक है?
ए: हमारी वारंटी 12 महीने है।
प्रश्न 5: क्या आपके पास युग्मन के लिए निरीक्षण प्रक्रियाएं हैं?
ए: पैकिंग से पहले 100% आत्म-निरीक्षण
प्रश्न6.आपका भुगतान क्या है?
ए: 1) 100% टी / टी।2) अग्रिम में 30%, शिपमेंट से पहले अन्य।3) एल / सी क्यू 7: क्या मैं आदेश से पहले आपके कारखाने का दौरा कर सकता हूं?एक: ज़रूर, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
