| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | एफसीएल |
एक लचीली युग्मन का कार्य एक शाफ्ट से दूसरे में टोक़ संचारित करना है और विशेष रूप से उस मामले में पूर्ण उपयोग किया जाता है जहां सीमित मिसलिग्न्मेंट हो सकता है और सदमे भार को अवशोषित करने के लिए भी।

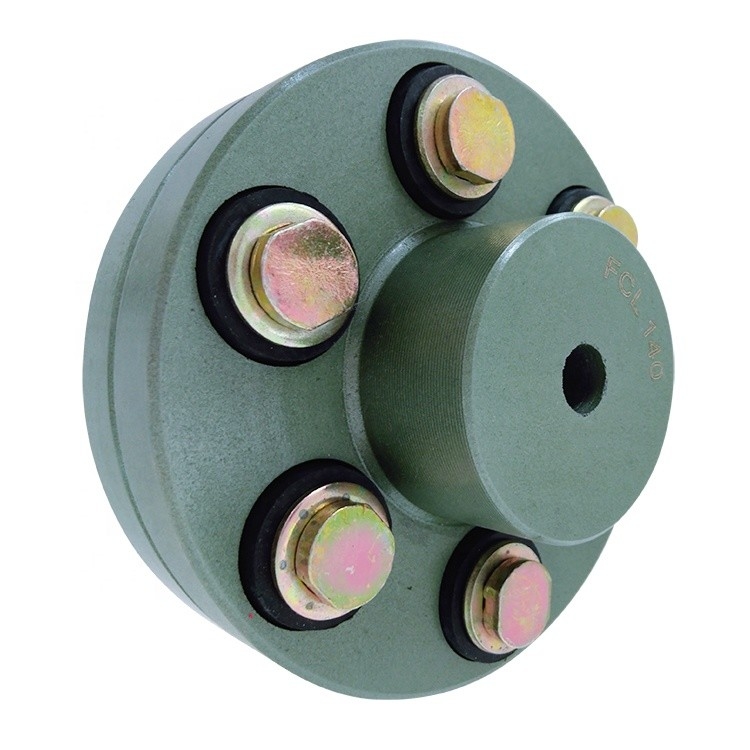

FCL बुश टाइप फ्लेक्सिबल कपलिंग ऑफ कुशन्ड ड्राइव टाइप।उच्च तन्यता वाले स्टील बोल्ट के माध्यम से टॉर्क को मशीन इनपुट शेट तक पहुंचाता है।अत्यधिक विकसित रबर यौगिक भार को अवशोषित करने के लिए झाड़ियाँ हैं।मरोड़ कंपन और मामूली मिसलिग्न्मेंट।
निर्माण में सरल और कॉम्पैक्ट कपलिंग अधिकतम गति पर उच्च टोक़ संचारित करने में सक्षम है।फ्लैंगेस कच्चा लोहा के साथ निर्मित होते हैं, इस प्रकार के युग्मन किसी भी दिशा में ड्राइव की अनुमति देते हैं और फिटिंग के बाद न तो स्नेहन और न ही समायोजन की आवश्यकता होती है।लचीला व्यवसाय अप्रभावित रहता है पानी, धूल और वायुमंडलीय स्थितियां।जिन मशीनों को लचीले कपलिंग से जोड़ा जाना है, उन्हें पहले सभी संभव सटीकता के साथ संरेखित किया जाना चाहिए।कपलिंग की क्षमता तब मिसलिग्न्मेंट से निपटेगी जो तापमान भिन्नता या भारी शाफ्ट लोडिंग के कारण होती है।बेयरिंग वियर की मशीन नींव की स्थापना भी कपलिंग पर अतिरिक्त भार लादने का कारण बनेगी। मशीनों के युग्मित होने के बाद इनमें से कोई भी या सभी स्थितियां हो सकती हैं।Flanges आवश्यकताओं के अनुरूप ऊब गए हैं और ब्रिटिश मानक विशिष्टता के लिए मेवेड हैं, जब तक कि अन्यथा न कहा गया हो।साइट पर मशीनिंग की अनुमति देने के लिए उन्हें सूचीबद्ध न्यूनतम बोर के साथ भी आपूर्ति की जा सकती है।
| टाइप | अधिकतम टोर्क | अधिकतम चाल | डी | डी1 | d1 | ली | सी | एनएम | वज़न |
| एनएम | आर/मिनट | किलोग्राम | |||||||
| FCL90 | 4 | 4000 | 90 | 35.5 | 1 1 | 28 | 3 | 4-एम 8 × 50 | 1.7 |
| FCL100 | 10 | 4000 | 100 | 40 | 1 1 | 35.5 | 3 | 4-एम 10 × 56 | 2.3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-एम 10 × 56 | 2.8 |
| एफसीएल125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-एम 12 × 64 | 4 |
| एफसीएल140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-एम12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-एम 12 × 64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-एम 12 × 64 | 10.5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-एम 20 × 85 | 16.2 |
| एफसीएल224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-एम 20 × 85 | 21.3 |
| एफसीएल220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-एम 24 × 110 | 31.6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-एम 24 × 116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-एम 24 × 116 | 57.7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-एम 30 × 50 | 89.5 |
| एफसीएल400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-एम 30 × 150 | 113 |
| एफसीएल450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-एम 30 × 150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-एम 30 × 150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-एम 30 × 150 | 296 |
