लचीला गियर युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | एनएल2 |

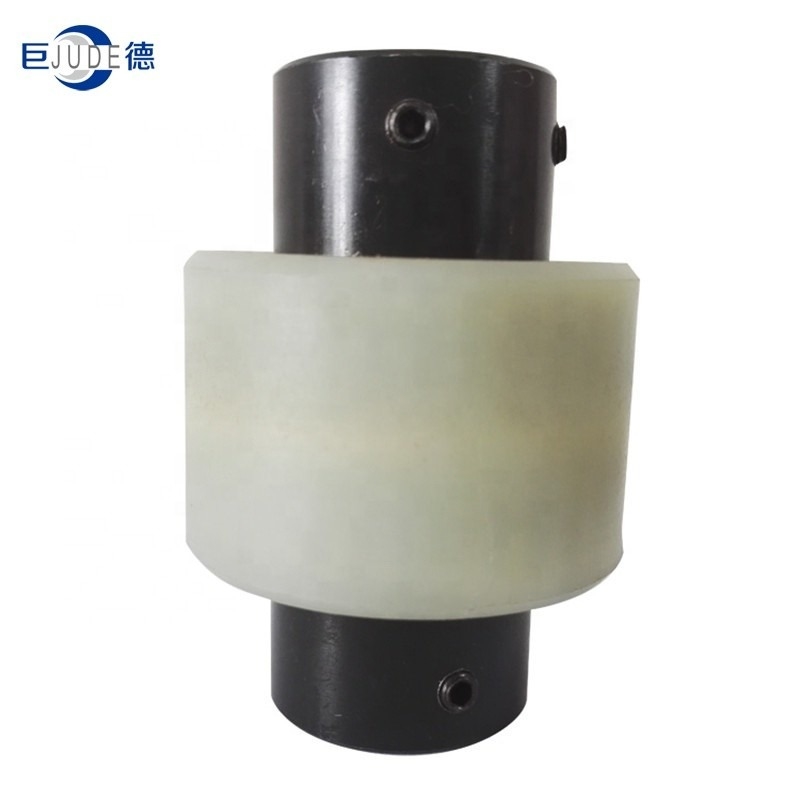

लचीली ड्राइव शाफ्ट के लिए एनएल नायलॉन आस्तीन स्पलाइन गियर युग्मन और बड़े, ड्रमगियर युग्मन के अक्षीय रेडियल विस्थापन और कोण विस्थापन रेडियल, अक्षीय और कोणीय और धुरी विचलन मुआवजे की क्षमता के साथ लचीला युग्मन से संबंधित है, और इसमें सरल संरचना, सुविधाजनक रखरखाव के फायदे हैं , आसान स्थापना, कम शोर, छोटे, लंबे जीवन आदि की संचरण शक्ति का नुकसान।
दांतेदार युग्मन के बाहरी दांत दो प्रकारों में विभाजित होते हैं: सीधे दांत और ड्रम दांत।ड्रम गियर कपलिंग बड़े कोणीय विस्थापन (सीधे दांत युग्मन के सापेक्ष) की अनुमति दे सकते हैं, जो दांतों की संपर्क स्थितियों में सुधार कर सकते हैं, टोक़ संचारित करने की क्षमता में वृद्धि कर सकते हैं, और सेवा जीवन का विस्तार कर सकते हैं।एनएल ड्रम गियर कपलिंग में छोटे रेडियल आकार और बड़ी भार क्षमता होती है।यह आमतौर पर कम गति और भारी भार स्थितियों के तहत संचरण को शाफ्ट करने के लिए उपयोग किया जाता है।उच्च सटीकता और गतिशील संतुलन के साथ एनएल प्रकार ड्रम युग्मन का उपयोग उच्च गति संचरण के लिए किया जा सकता है, जैसे गैस टरबाइन के शाफ्ट ट्रांसमिशन।
| आकार | टोक़ टीएन एनएम | गति एन (आर / मिनट) | मुख्य आयाम (मिमी) | अधिकतम विचलन | जड़ता किलो *m2 | वजन (किग्रा | ||||||
| डीआइए | लंबाई | डी | एस | एल3 | अक्षीय (मिमी) | रेडियल (मिमी) | कोणα° | |||||
| d1 d2 | एल 1 एल 2 | |||||||||||
| एनएल1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ± 0.3 | 1° | 0.25 | 0.85 |
| 25 32 | ||||||||||||
| एनएल2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0.92 | 1.7 | ||||
| 42 52 | ||||||||||||
| एनएल3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2.6 | |||||
| एनएल4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8.69 | 3.6 | |||||
| एनएल5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14.28 | 5.5 | ||
| एनएल6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18.34 | 6.8 | |||||
| एनएल7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56.5 | 9.8 | |||
| एनएल8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98.55 | 26.5 | |||||
| एनएल9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370.5 | 37.6 | |
| एनएल10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156.8 | 55 | |||
| 212 | ||||||||||||
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
