टेपर ग्रिड युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | जेएसबी |

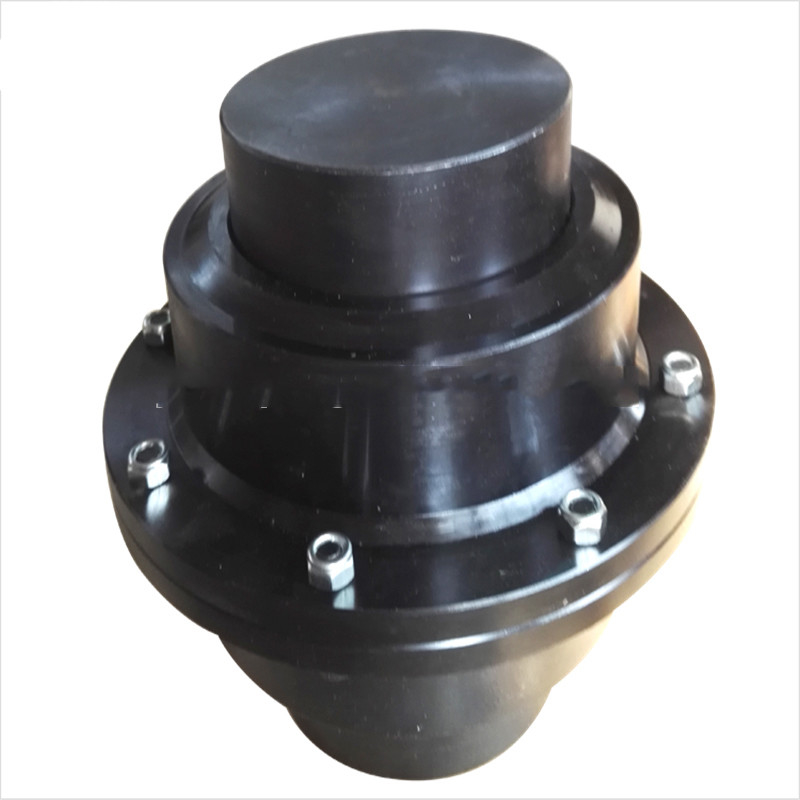

JSB 45 # स्टील टेपर ग्रिड कपलिंग स्नेक स्प्रिंग फ्लेक्सिबल मेटल कपलिंग JSB टाइप एक्सियल माउंटिंग कपलिंग
JSB स्नेक स्प्रिंग ग्रिड कपलिंग को "JB/T कपलिंग" कहा जाता है।जेएस सर्पेन्टाइन कपलिंग के विपरीत, इसे क्षैतिज दिशा में स्थापित किया गया है और जेएसबी टाइप स्नेक स्प्रिंग कपलिंग को लंबवत रूप से स्थापित किया गया है।
JSB स्नेक स्प्रिंग ग्रिड कपलिंग तापमान, आर्द्रता, पानी, भाप, धूल, रेत, तेल, एसिड, क्षार, संक्षारक माध्यम, नमकीन, विकिरण आदि जैसी कामकाजी परिस्थितियों के लिए उपयुक्त है।उच्च तापमान, कम तापमान, तेल, एसिड और क्षार माध्यम की कामकाजी गुणवत्ता के लिए, यह लोचदार तत्व सामग्री के रूप में सामान्य रबड़ के साथ लचीला युग्मन के लिए उपयुक्त नहीं है।लचीला धातु लचीला युग्मन, जैसे डायाफ्राम युग्मन और सांप वसंत युग्मन, का चयन किया जाना चाहिए।
जेएसबी स्नेक स्प्रिंग ग्रिड कपलिंग मुख्य रूप से कोल्हू, क्रैंक रिसीप्रोकेटिंग मोशन, स्पीड रेड्यूसर, धातु विज्ञान, खनन, क्रेन और अन्य उपकरणों पर लागू होता है, ड्राइव शाफ्ट दो समाक्षीय, उच्च शक्ति को एक निश्चित ऑफसेट के साथ जोड़ता है और सापेक्ष भिगोना और बफरिंग की भरपाई करता है। प्रदर्शन, काम कर रहे तापमान -30 डीईजी ~ +150 डीईजी, नाममात्र टोक़ संचरण 45 ~ 800000 एनएम है।
|
| आकार | टॉर्क Tn KN.m | गति (एन) आर / मिनट | ऊबा हुआ | लंबाई एल | कुल लंबाई L0 | एल2 | एल3 | डी | टी | वजन (किग्रा | तेल इंजेक्शन किलो | स्वीकार्य विस्थापन | ||
| रेडियल y | अक्षीय x | कोणीय a | ||||||||||||
| जेएसबी1 | 0.045 | 6000 | 18-28 | 47 | 97 | 48 | 24 | 112 | 3 | 2 | 0.027 | 0.15 | ± 0.3 | 0.076 |
| JSB2 | 0.14 | 6000 | 22-35 | 47 | 97 | 48 | 25 | 122 | 3 | 2.6 | 0.048 | 0.15 | ± 0.3 | 0.076 |
| जेएसबी3 | 0.224 | 6000 | 25-42 | 50 | 103 | 51 | 26 | 130 | 3 | 3.4 | 0.054 | 0.15 | ± 0.3 | 0.076 |
| जेएसबी4 | 0.4 | 6000 | 32-50 | 60 | 123 | 61 | 31 | 149 | 3 | 5.5 | 0.068 | 0.2 | ± 0.3 | 0.1 |
| जेएसबी5 | 0.63 | 6000 | 40-56 | 63 | 129 | 64 | 32 | 163 | 3 | 7.3 | 0.086 | 0.2 | ± 0.3 | 0.127 |
| जेएसबी6 | 0.9 | 5500 | 48-65 | 76 | 155 | 67 | 34 | 174 | 3 | 10 | 0.113 | 0.2 | ± 0.3 | 0.127 |
| जेएसबी7 | 1.8 | 4750 | 55-80 | 89 | 181 | 89 | 44 | 200 | 3 | 18 | 0.172 | 0.2 | ± 0.3 | 0.15 |
| जेएसबी8 | 3.15 | 4000 | 65-95 | 98 | 199 | 96 | 47 | 233 | 3 | 26 | 0.254 | 0.2 | ± 0.3 | 0.18 |
| जेएसबी9 | 5.6 | 3250 | 75-110 | 120 | 245 | 121 | 60 | 268 | 6 | 42 | 0.427 | 0.25 | ±0.5 | 0.2 |
| जेएसबी10 | 8 | 3000 | 80-120 | 127 | 259 | 124 | 63 | 287 | 6 | 55 | 0.508 | 0.25 | ±0.5 | 0.23 |
| JSB11 | 12.5 | 2700 | 90-140 | 149 | 304 | 143 | 74 | 320 | 6 | 82 | 0.735 | 0.28 | ±0.5 | 0.25 |
| जेएसबी12 | 18 | 2400 | 110-170 | 162 | 330 | 146 | 75 | 379 | 6 | 123 | 0.908 | 0.28 | ±0.5 | 0.3 |
| जेएसबी13 | 25 | 2200 | 120-200 | 184 | 374 | 156 | 78 | 411 | 6 | 180 | 1.135 | 0.28 | ±0.5 | 0.33 |
| जेएसबी14 | 35.5 | 2000 | 140-200 | 183 | 372 | 204 | 107 | 476 | 6 | 230 | 1.952 | 0.3 | ±0.5 | 0.4 |
| जेएसबी15 | 50 | 1750 | 160-240 | 216 | 438 | 216 | 115 | 533 | 6 | 322 | 2.815 | 0.3 | ±0.5 | 0.45 |
| जेएसबी16 | 63 | 1600 | 180-260 | 216 | 438 | 226 | 120 | 584 | 6 | 449 | 3.496 | 0.3 | ±0.5 | 0.5 |
अधिक आवेदन परिदृश्य, कृपया हमसे संपर्क करें
