| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | जेएमआईआई |

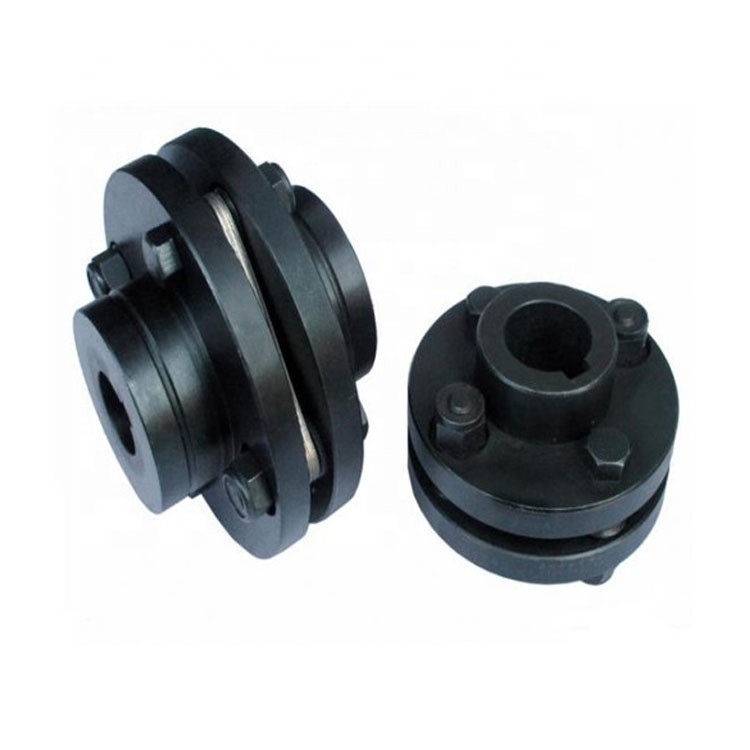

जेएम सीरीज डायाफ्राम युग्मन की विशेषताएं:
1. मुआवजा दो अक्ष मिसलिग्न्मेंट की क्षमता, और दांत प्रकार युग्मन एक डबल कोण विस्थापन, छोटे, लचीले के रेडियल विस्थापन से कहीं अधिक हो सकता है, जिससे एक निश्चित अक्षीय, रेडियल और कोणीय विस्थापन की अनुमति मिलती है।
2. स्पष्ट भिगोना प्रभाव, कोई शोर नहीं, कोई टूट-फूट नहीं।
3. उच्च संचरण क्षमता, 99.86% तक।मध्यम और उच्च गति उच्च शक्ति संचरण के लिए विशेष रूप से उपयुक्त।
4. उच्च तापमान (-80+300) और कठोर वातावरण के अनुकूल, और सदमे, कंपन, सुरक्षा और गतिशील स्थितियों में हो सकता है।
5. सरल संरचना, हल्के वजन, छोटे आकार, सुविधाजनक असेंबली और डिस्सेप्लर।बिना हिलाए मशीन को डिसाइड किया जा सकता है (मध्यवर्ती प्रकार के साथ), स्नेहन की कोई आवश्यकता नहीं है।
6. सटीक रूप से घूर्णन गति को व्यक्त करें, ऑपरेशन खराब नहीं हुआ है, सटीक मशीनरी के संचरण के लिए इस्तेमाल किया जा सकता है।
जेएम श्रृंखला डायाफ्राम लचीला युग्मन व्यापक रूप से मशीनरी और उपकरण उद्योग, धातु विज्ञान, खानों, पेट्रोलियम, रसायन, विद्युत शक्ति, जहाज निर्माण, भारोत्तोलन परिवहन, कपड़ा, प्रकाश उद्योग, कृषि मशीनरी, मुद्रण मशीनरी और पानी पंप, प्रशंसक, आदि में व्यापक रूप से उपयोग किया जाता है। बिजली मशीन का संचरण।
| JMII प्रकार डायाफ्राम / डिस्क औद्योगिक युग्मन प्रदर्शन डेटा | ||||||||||||
| आकार | टॉर्कः | चोटी कंठी | अधिकतम चाल | बोर दीया | बोर लेन | डी | डि | टी | मरोड़ कठोरता | वज़न | घूर्णन जड़त्व | |
| टीएन / एनएम | टीमैक्स / एनएम | एनएमएक्स आर / मिनट | d1, d2 | जी यू | अनुशंसा करना | x10 | किलोग्राम | किग्रा.मी2 | ||||
| ली | ली | |||||||||||
| जामिया 1 | 40 | 63 | 10700 | 14-28 | 27-62 | 35 | 80 | 39 | 8 ± 0.2 | 0.37 | 0.9 | (मैं (1( 1( 1H .) |
| जेएमआईआई 2 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 0.45 | 1.4 | 0.0011 | |
| जेएमआईआई 3 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 0.56 | 2.1 | 0.002 | |
| जेएमआईआई 4 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | ll ± 0.3 | 0.81 | 4.2 | 0.006 |
| जेएमआईआई 5 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 1.2 | 6.4 | 0.012 | |
| जेएमआईआई 6 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 14 ± 0.3 | 1.42 | 9.6 | 0.024 |
| जेएमआईआई 7 | 1000 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 15 ± 0.4 | 1.9 | 12.5 | 0.0365 |
| जेएमआईआई 8 | 1600 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 2.35 | 15.5 | 0.057 | ||
| जेएमआईआई 9 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 205 | 20 ± 0.4 | 2.7 | 16.5 | 0.065 | ||
| जेएमआईआई 10 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 3.02 | 19.5 | 0.083 | |
| जेएमआईआई 11 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 23 ± 0.5 | 3.46 | 25 | 0.131 |
| जेएमआईआई 12 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 3.67 | 30 | 0.174 | ||
| जेएमआईआई 13 | 6300 | 10000 | 3200 | 63-110 | 107-212 | 110 | 270 | 155 | 5.2 | 36 | 0.239 | |
| जेएमआईआई 14 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 27±0.6 | 7.8 | 45 | 0.38 |
| जेएमआईआई 15 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 8.43 | 55 | 0.5 | |
| जेएमआईआई 16 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 32±0.7 | 10.23 | 75 | 0.85 |
| जेएमआईआई 17 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 10.97 | 85 | 1.1 | |
| जेएमआईआई 18 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 13.07 | 115 | 1.65 | |
| जेएमआईआई 19 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 38±0.9 | 14.26 | 150 | 2.69 |
| जेएमआईआई 20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22.13 | 170 | 3.28 | |
| जेएमआईआई 21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23.7 | 200 | 4.28 | |
| जेएमआईआई 22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24.6 | 230 | 5.18 | |
| जेएमआईआई 23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29.71 | 275 | 7.7 |
| जेएमआईआई 24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50 ± 1.2 | 32.64 | 380 | 9.3 |
| जेएमआईआई 25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50 ± 1.2 | 37.69 | 410 | 15.3 |
| जेएमआईआई 26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50.43 | 510 | 20.9 | |
| जेएमआईआई 27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60 ± 1.4 | 71.51 | 620 | 32.4 |
| जेएमआईआई 28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93.37 | 680 | 36 | |
| जेएमआईआई 29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114.53 | 780 | 43.9 | |
| जेएमआईआई 30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130.76 | 950 | 60.5 | |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
