लचीला जबड़ा युग्मन
>
|
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |

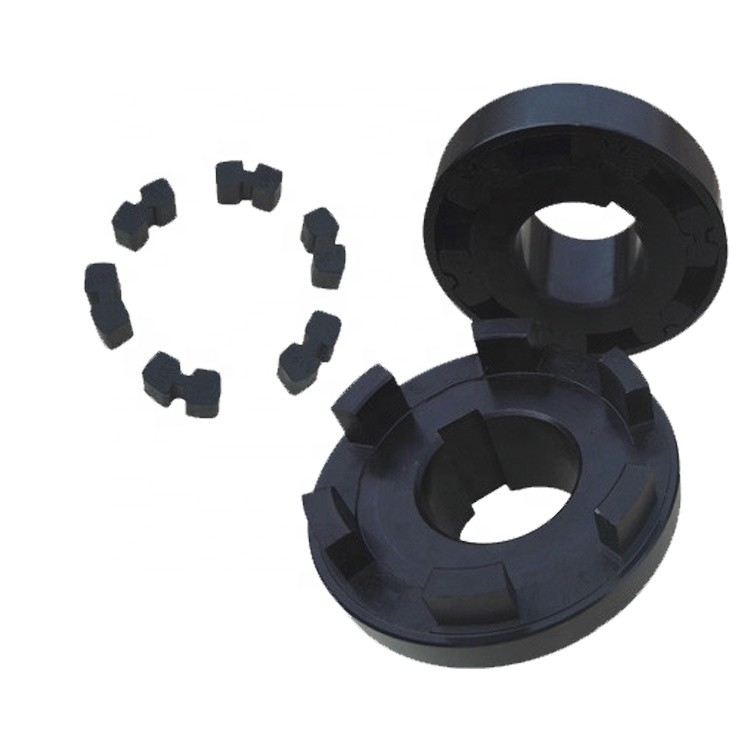

HTLA-H लोचदार युग्मनकई एच-आकार के लोचदार भागों का उपयोग किया जाता है, और दो आधे कपलिंगों के युग्मन का एहसास करने के लिए मुख्य और संचालित अंत आधे कपलिंग के उत्तल ब्लॉकों को एच-आकार के लोचदार भागों के बीच संगत रूप से डाला जाता है।एच-प्रकार लोचदार ब्लॉक युग्मन में सरल संरचना, कॉम्पैक्ट आकार, सुविधाजनक निर्माण, कम लागत, सुविधाजनक असेंबली और डिस्सेप्लर है, और दो शाफ्ट, कंपन में कमी और कुशनिंग प्रदर्शन के सापेक्ष ऑफसेट के लिए अच्छा मुआवजा है।यह दो समाक्षीय संचरण शाफ्ट को जोड़ने के लिए उपयुक्त है।.
विशिष्ट मॉडल: एचटीएलए प्रकार एच-आकार का लोचदार ब्लॉक युग्मन, एचटीएलबी प्रकार एच-आकार का लोचदार ब्लॉक युग्मन
| नमूना | नाममात्र टोक़ Tn/N·m | स्वीकार्य गति [n]/r·min-1 | एक्सल होल व्यास d1, d2, dz | शाफ्ट छेद की लंबाई | बी | बी 1 | डी | डी1 | एस | जड़ता का क्षण I/kg·m2 | मास एम / किग्रा | ||||
| वाई टाइप | जे 1, जेड प्रकार | वाई टाइप जे1 टाइप | ज़ू | ||||||||||||
| लोहा | इस्पात | ली | एल1 | ली | |||||||||||
| HTLA1 | 18 | 5000 | 12, 14 | 32 | 27 | - | 8 | 22 | 20 | 58 | 40 | 2 | 0.0003 | 1 | |
| 16, 18, 19 | 42 | 30 | 44 | ||||||||||||
| 20, 22, 24 | 52 | 38 | 52 | ||||||||||||
| HTLA2 | 31.5 | 5000 | 16, 18, 19 | 42 | 30 | 48 | 8 | 26 | 20 | 70 | 48 | 0.0006 | 1.65 | ||
| 20, 22, 24 | 52 | 38 | 56 | ||||||||||||
| 25, 28 | 62 | 44 | 62 | ||||||||||||
| HTLA3 | 63 | 5000 | 20, 22, 24 | 52 | 38 | 60 | 10 | 32 | 21 | 82 | 60 | 0.0017 | 3.22 | ||
| 25, 28 | 62 | 44 | 66 | ||||||||||||
| 30, 32 | 82 | 60 | 82 | ||||||||||||
| एचटीएलए4 | 100 | 5000 | 24 | 52 | 38 | 66 | 12 | 40 | 24 | 95 | 70 | 0.0041 | 5.15 | ||
| 25, 28 | 62 | 44 | 72 | ||||||||||||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40 | 112 | 84 | 112 | ||||||||||||
| HTLA5 | 160 | 5000 | 28 | 62 | 44 | 72 | 14 | 42 | 27 | 110 | 80 | 0.014 | 10.85 | ||
| 30-32-35 | 82 | 60 | 88 | ||||||||||||
| 40, 42, 45 | 112 | 84 | 112 | ||||||||||||
| HTLA6 | 250 | 4500 | 5000 | 32, 35, 38 | 82 | 60 | 88 | 17 | 45 | 31 | 125 | 92 | 0.014 | 10.85 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50 | - | ||||||||||||||
| HTLA7 | 355 | 4000 | 5000 | 38 | 82 | 60 | 88 | 20 | 48 | 34 | 140 | 100 | 0.02 | 12.97 | |
| 40-42-45 | 112 | 84 | 112 | ||||||||||||
| 50, 55, 56 | |||||||||||||||
| HTLA8 | 560 | 3500 | 4700 | 42, 45, 48 | 20 | 55 | 39 | 160 | 110 | 0.033 | 20.15 | ||||
| 50, 55, 56 | |||||||||||||||
| 60, 63, 65 | 142 | 107 | 142 | ||||||||||||
| HTLA9 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 119 | 20 | 55 | 42 | 180 | 125 | 0.061 | 26.12 | |
| 60, 63, 65, 70, 71, 75 | 142 | 107 | 147 | ||||||||||||
| HTLA10 | 1400 | 2800 | 3800 | 60, 63, 65 | 22 | 62 | 47 | 200 | 140 | 0.13 | 38.9 | ||||
| 70, 71, 75 | |||||||||||||||
| 80, 85 | 172 | 132 | 172 | ||||||||||||
| HTLA11 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 147 | 22 | 62 | 52 | 225 | 150 | 0.19 | 43.13 | |
| 80, 85, 90 | 172 | 132 | 172 | ||||||||||||
| HTLA12 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 152 | 22 | 67 | 60 | 250 | 165 | 3 | 0.33 | 57.55 |
| 80-85-90 | 172 | 132 | 177 | ||||||||||||
| 100 | 212 | 167 | 212 | ||||||||||||
| HTLA13 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 177 | 24 | 69 | 65 | 280 | 180 | 0.52 | 80.33 | |
| 100, 110 | 212 | 167 | 212 | ||||||||||||
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
Q1: आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: हम कारखाने हैं।
Q2: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
ए: हां, हम नमूना पेश कर सकते हैं लेकिन मुफ्त में नहीं। असल में हमारे पास बहुत अच्छा मूल्य सिद्धांत है, जब आप थोक आदेश देते हैं तो नमूना की लागत आपको वापस कर दी जाएगी।
Q3: अपने प्रसव के समय कब तक है?
ए: सामान स्टॉक में होने पर आम तौर पर यह 10-15 दिन होता है।या यह 7-25 दिनों का है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार है।
Q4: आपकी वारंटी कब तक है?
ए: हमारी वारंटी 12 महीने है।
प्रश्न 5: क्या आपके पास युग्मन के लिए निरीक्षण प्रक्रियाएं हैं?
ए: पैकिंग से पहले 100% आत्म-निरीक्षण
प्रश्न6.आपका भुगतान क्या है?
ए: 1) 100% टी / टी।2) अग्रिम में 30%, शिपमेंट से पहले अन्य।3) एल / सी क्यू 7: क्या मैं आदेश से पहले आपके कारखाने का दौरा कर सकता हूं?एक: ज़रूर, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
