| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |

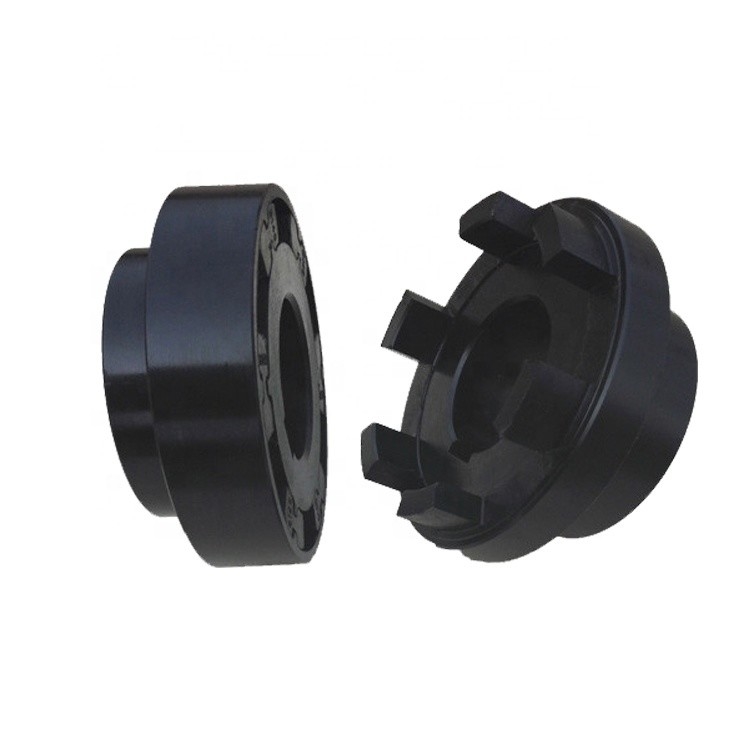

HTLB-H इलास्टिक कपलिंग यह एक H-आकार का इलास्टिक ब्लॉक कपलिंग है।एच-आकार का लोचदार ब्लॉक युग्मन कई एच-आकार के लोचदार भागों का उपयोग करता है, और युग्मन के दो हिस्सों के कनेक्शन का एहसास करने के लिए एच-आकार के लोचदार भागों के बीच मुख्य और संचालित अंत आधे कपलिंग के उत्तल ब्लॉकों को सम्मिलित करता है।.एच-प्रकार लोचदार ब्लॉक युग्मन संरचना में सरल, आकार में कॉम्पैक्ट, निर्माण के लिए सुविधाजनक, कम लागत, असेंबली और डिस्सेप्लर में सुविधाजनक है, और इसमें दो शाफ्ट, डंपिंग और बफरिंग के सापेक्ष ऑफसेट के लिए क्षतिपूर्ति करने के गुण हैं, और दो समाक्षीय संचरण शाफ्ट को जोड़ने के लिए उपयुक्त है। काम कर रहे तापमान -30-80 डिग्री सेल्सियस है, और नाममात्र टोक़ प्रेषित 18-63000N.m है।
1. कपलिंग विभिन्न मांगों को पूरा करने के लिए हब और तत्व चयन की एक श्रृंखला प्रदान करते हैं।
2. वे झटके को अवशोषित कर सकते हैं और आकस्मिक मिसलिग्न्मेंट को पूरा कर सकते हैं और छोटे आयाम कंपन को कम कर सकते हैं।
3. एनबीआर, यूरेथेन, हाइट्रेल तत्व।
4. अनुकूलित आवश्यकता उपलब्ध है।
| नमूना | नाममात्र टोक़ Tn/N·m | स्वीकार्य गति [n]/r·min-1 | एक्सल होल व्यास d1, d2 | शाफ्ट छेद की लंबाई | बी | डी | डी1 | डी2 | एस | पी | जड़ता का क्षण I/kg·m2 | मास एम / किग्रा | ||
| वाई टाइप | J1 प्रकार | |||||||||||||
| लोहा | इस्पात | ली | एल1 | |||||||||||
| एचटीएलबी1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0.007 | 6 |
| 30-32-35 | 82 | 60 | ||||||||||||
| 40*, 42*, 45* | 112 | 84 | ||||||||||||
| एचटीएलबी2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0.012 | 9.2 | ||
| 40,42,45,48*,50* | 112 | 84 | ||||||||||||
| एचटीएलबी3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0.02 | 11.2 | |
| 40,42,45,48,50,55*,56* | 112 | 84 | ||||||||||||
| एचटीएलबी4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | 69 | 160 | 110 | 95 | 47 | 0.039 | 17.8 | |||
| 60*, 63*, 65* | 142 | 107 | ||||||||||||
| एचटीएलबी5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0.072 | 25.4 | |
| 60,63,65,70*,71*,75* | 142 | 107 | ||||||||||||
| एचटीएलबी6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0.117 | 31.3 | |||
| 80*, 85* | 172 | 132 | ||||||||||||
| एचटीएलबी7 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0.183 | 43.4 | |
| 80, 85, 90* | 172 | 132 | ||||||||||||
| एचटीएलबी8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0.35 | 58.5 |
| 80-85-90 | 172 | 132 | ||||||||||||
| 100 * | 212 | 167 | ||||||||||||
| एचटीएलबी9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0.55 | 81 | |
| 100, 110* | 212 | 167 | ||||||||||||
| एचटीएलबी10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0.9 | 98.9 | |
| 100-110-120 | 212 | 167 | ||||||||||||
| एचटीएलबी11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1.6 | 152 | |||
| 130, 140 | 252 | 202 | ||||||||||||
| एचटीएलबी12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2.7 | 182.8 | |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| एचटीएलबी13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3.9 | 204 |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| एचटीएलबी14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5.9 | 277.6 | |
| 160, 170 | 302 | 242 | ||||||||||||
| एचटीएलबी15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8.6 | 348.3 | |
| 160, 170, 180 | 302 | 242 | ||||||||||||
| एचटीएलबी16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13.9 | 496.9 | ||
| 190, 200 | 352 | 282 | ||||||||||||
| एचटीएलबी17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20.2 | 582 | |
| 190, 200, 220 | 352 | 282 | ||||||||||||
| एचटीएलबी18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29.7 | 706.2 | |
| 190, 200, 220 | 352 | 280 | ||||||||||||
| 240 | 410 | 330 | ||||||||||||
| एचटीएलबी19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43.2 | 917.2 | |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
हमसे किसी भी समय संपर्क करें
