| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | क |

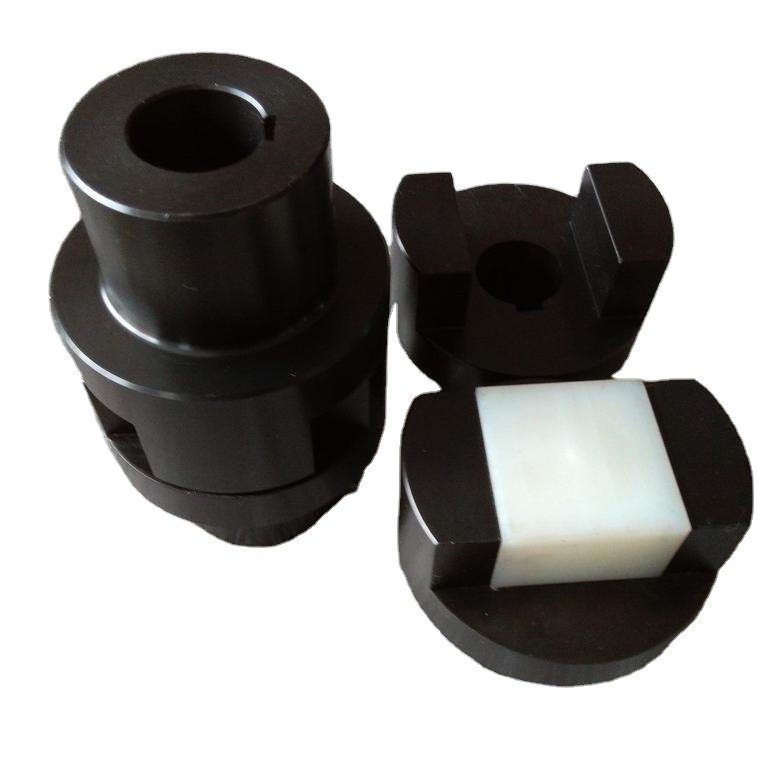

WH फ्लेक्सिबल नायलॉन ब्लॉक ओल्डम कपलिंग का परिचय
WH फ्लेक्सिबल नायलॉन ब्लॉक ओल्डम युग्मन दो आधे युग्मन के युग्मन को महसूस करने के लिए मध्यवर्ती स्लाइड ब्लॉक का उपयोग करके आधे युग्मन के दोनों किनारों के अंत में संबंधित रेडियल स्लॉट में स्लाइड करता है।WH फ्लेक्सिबल नायलॉन ब्लॉक ओल्डम कपलिंग n <250 r / मिनट की गति के अवसर के लिए उपयुक्त है, शाफ्ट की कठोरता बड़ी है, और कोई गंभीर प्रभाव नहीं है, जैसे बॉल मिल, आदि।
WH फ्लेक्सिबल नायलॉन ब्लॉक ओल्डम कपलिंग की सामग्री 45 स्टील से बनी हो सकती है, और कठोरता में सुधार के लिए काम करने वाली सतह को हीट ट्रीट करने की आवश्यकता होती है।घर्षण को कम करने और पहनने के लिए, तेल का उपयोग करते समय बीच की प्लेट में तेल के छेद से चिकनाई की जानी चाहिए।
WH फ्लेक्सिबल नायलॉन ब्लॉक ओल्डम कपलिंग की केंद्र स्लाइड आमतौर पर नायलॉन सामग्री से बनी होती है, जो 90 साइड रिलेटिव स्लॉट और टू साइड एक्सल स्लीव्स से जुड़ी होती है, ताकि टॉर्क ट्रांसमिट करने के उद्देश्य को प्राप्त किया जा सके।WH फ्लेक्सिबल नायलॉन ब्लॉक ओल्डम कपलिंग के केंद्रीय स्लाइडर और आस्तीन को छोटे दबाव के साथ जोड़ दिया जाता है, जो उपकरण के संचालन में युग्मन को शून्य निकासी पर संचालित कर सकता है।जैसे-जैसे उपयोग का समय बढ़ता है, पहनने के कारण स्लाइडर बिना पीछे हटने के कार्य को खो सकता है।इसलिए, WH प्रकार के स्लाइड कपलिंग को अक्सर केंद्रीय स्लाइडर की जांच या परिवर्तन करना चाहिए।
| नमूना | नाममात्र टोक़ टीएन (एनएम) | स्वीकार्य गति [एन]आर/मिनट | शाफ्ट छेद का व्यास | शाफ्ट छेद की लंबाई | डी | डी1 | बी 1 | बी2 | मैं | जड़ता का क्षण Kg.m2 | मास किलो | |
| d1 d2 | यू | जे1 | ||||||||||
| ली | ||||||||||||
| मिमी | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31.5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
| WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
