| उत्पत्ति के प्लेस | हेबै, चीन |
| ब्रांड नाम | Jude |
| प्रमाणन | CE & ISO |
| मॉडल संख्या | एनएल9 |
एनएल टाइप नायलॉन कपलिंग, टीजीएल टाइप नायलॉन इनर गियर रिंग गियर कपलिंग उत्पाद डिस्प्ले, सबसे पहले इस उत्पाद का संक्षिप्त विवरण दें।
एनएल प्रकार नायलॉन युग्मन, टीजीएल प्रकार नायलॉन आंतरिक गियर रिंग गियर युग्मन नवीनतम घरेलू उत्पाद हैं और विदेशों में व्यापक रूप से उपयोग किए जाते हैं।ट्रांसमिशन हाफ कपलिंग सटीक कास्टिंग को गोद लेती है, कच्चा लोहा HT20-40, कच्चा लोहा स्टील ZG35Ⅱ, नंबर 45 स्टील, शाफ्ट होल और कीवे को खींचा और बनाया जाता है, नायलॉन इनर गियर कपलिंग इलास्टोमेर जैकेट को विभिन्न कठोरता सिंथेटिक नायलॉन, प्रबलित कास्टिंग से चुना जा सकता है। उपयोगकर्ता की आवश्यकताओं के अनुसार नायलॉन इलास्टोमेर और अन्य सामग्री।

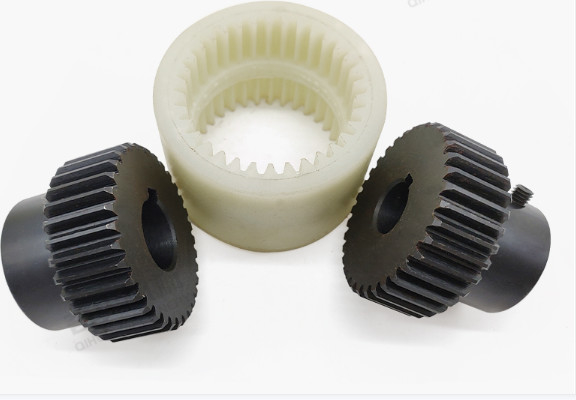

एनएल प्रकार नायलॉन आंतरिक गियर युग्मन संरचना:
चांगशेंग एनएल प्रकार नायलॉन आंतरिक गियर युग्मन GB3852-83 "युग्मन शाफ्ट होल और कीवे फॉर्म और आकार" के अनुसार निर्मित होता है।यह बाहरी दांतों के साथ फ्लैंग्ड हाफ-कपलिंग और समान संख्या में दांतों के साथ नायलॉन गियर रिंग से बना है।बाहरी दांतों के साथ निकला हुआ आधा युग्मन नायलॉन गियर रिंग में आंतरिक दांतों के साथ रखा जाता है, और ड्राइविंग अंत दांत नायलॉन गियर का सामना करते हैं।रिंग गियर का अक्षीय बल गति और शक्ति को संचारित करने के लिए संचालित छोर को चलाता है।
एनएल प्रकार नायलॉन आंतरिक गियर युग्मन की विशेषताएं:
1. यह इंटर-शाफ्ट और लचीले ट्रांसमिशन के लिए उपयुक्त है, जिससे बड़े अक्षीय, रेडियल और कोणीय विस्थापन की अनुमति मिलती है, और इसमें सरल संरचना, सुविधा, आसान डिस्सेप्लर, कम शोर, ट्रांसमिशन दक्षता का छोटा नुकसान और लंबी सेवा जीवन के फायदे हैं।
2. नायलॉन आंतरिक गियर कपलिंग को उच्च मशीनिंग सटीकता की आवश्यकता नहीं होती है, और इसका उपयोग मध्यम और छोटी शक्ति के विभिन्न क्षैतिज और ऊर्ध्वाधर ट्रांसमिशन शाफ्ट के लिए किया जा सकता है, जो मुख्य रूप से विभिन्न गियर पंप, थर्मल तेल पंप, भारी तेल पंप, सीवेज पंप, केन्द्रापसारक पंप के लिए उपयुक्त है। और गियर तेल पंप, आदि।
|
नमूना |
नाममात्र टोक़ टीएन (एनएम) |
स्वीकार्य गति एन (आर/मिनट) |
मुख्य आयाम (मिमी) |
अधिकतम आकार विचलन |
जड़ता टोक़ (केजीसी एम 2) |
वजन (किग्रा ) |
||||||||
|
शाफ्ट परिधि |
शाफ्ट छेद लंबाई |
ली |
डी |
डी1 डी2 |
इ |
एल3 |
अक्षीय (मिमी) |
रेडियल (मिमी) |
कोणα° |
|||||
|
एनएल1 |
40 |
6000 |
6 8 10 |
16 20 25 32 |
37 45 55 69 |
40 |
26 |
4 |
34 |
2 |
± 0.3 |
1 |
0.25 |
0.85 |
|
12 14 |
||||||||||||||
|
एनएल2 |
100 |
6000 |
10 12 14 22 |
25 32 42 52 |
57 71 91 111 |
42 |
36 |
4 |
40 |
2 |
±0.4 |
1° |
0.92 |
1.7 |
|
16 18 20 24 |
||||||||||||||
|
एनएल3 |
160 |
6000 |
20 22 24 |
52 62 |
113 133 |
66 |
44 |
4 |
46 |
2 |
±0.4 |
1° |
3.10 |
2.6 |
|
25 28 |
||||||||||||||
|
एनएल4 |
250 |
6000 |
28 30 32 |
62 82 |
129 169 |
83 |
58 |
4 |
48 |
2 |
±0.4 |
1° |
8.69 |
3.6 |
|
35 38 |
||||||||||||||
|
एनएल5 |
315 |
5000 |
32 35 38 |
82 112 |
169 229 |
93 |
68 |
4 |
50 |
3 |
±0.4 |
2° |
14.28 |
5.5 |
|
40 42 |
||||||||||||||
|
एनएल6 |
400 |
5000 |
40 42 45 |
82 112 |
230 |
100 |
68 |
4 |
52 |
3 |
±0.4 |
2° |
18.34 |
6.8 |
|
48 |
||||||||||||||
|
एनएल7 |
630 |
3600 |
45 48 50 |
82 112 |
229 |
115 |
80 |
4 |
60 |
3 |
±0.6 |
2° |
56.5 |
9.8 |
|
55 |
||||||||||||||
|
एनएल8 |
1250 |
3600 |
48 50 55 |
112 142 |
229 289 |
140 |
96 |
4 |
72 |
3 |
±0.6 |
2° |
98.55 |
26.5 |
|
60 63 65 |
||||||||||||||
|
एनएल9 |
2000 |
2000 |
60 63 65 |
142 172 |
295 351 |
175 |
124 |
6 |
93 |
4 |
±0.7 |
2° |
370.5 |
37.6 |
|
70 71 75 80 |
||||||||||||||
|
एनएल10 |
3150 |
1800 |
70 71 75 80 |
142 172 212 |
292 352 432 |
220 |
157 |
8 |
110 |
4 |
±0.7 |
2° |
1156.8 |
55 |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन विकसित कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
Q1: आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: हम कारखाने हैं।
Q2: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
ए: हां, हम नमूना पेश कर सकते हैं लेकिन मुफ्त में नहीं। असल में हमारे पास बहुत अच्छा मूल्य सिद्धांत है, जब आप थोक आदेश देते हैं तो नमूना की लागत आपको वापस कर दी जाएगी।
Q3: अपने प्रसव के समय कब तक है?
ए: सामान स्टॉक में होने पर आम तौर पर यह 10-15 दिन होता है।या यह 7-25 दिनों का है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार है।
Q4: आपकी वारंटी कब तक है?
ए: हमारी वारंटी 12 महीने है।
प्रश्न 5: क्या आपके पास युग्मन के लिए निरीक्षण प्रक्रियाएं हैं?
ए: पैकिंग से पहले 100% आत्म-निरीक्षण
प्रश्न6.आपका भुगतान क्या है?
ए: 1) 100% टी / टी।2) अग्रिम में 30%, शिपमेंट से पहले अन्य।3) एल / सी क्यू 7: क्या मैं आदेश से पहले आपके कारखाने का दौरा कर सकता हूं?एक: ज़रूर, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
