लचीला गियर युग्मन
>
|
| उत्पत्ति के प्लेस | हेबै, चीन |
| ब्रांड नाम | Jude |
| मॉडल संख्या | एनजीसीएलजेड |

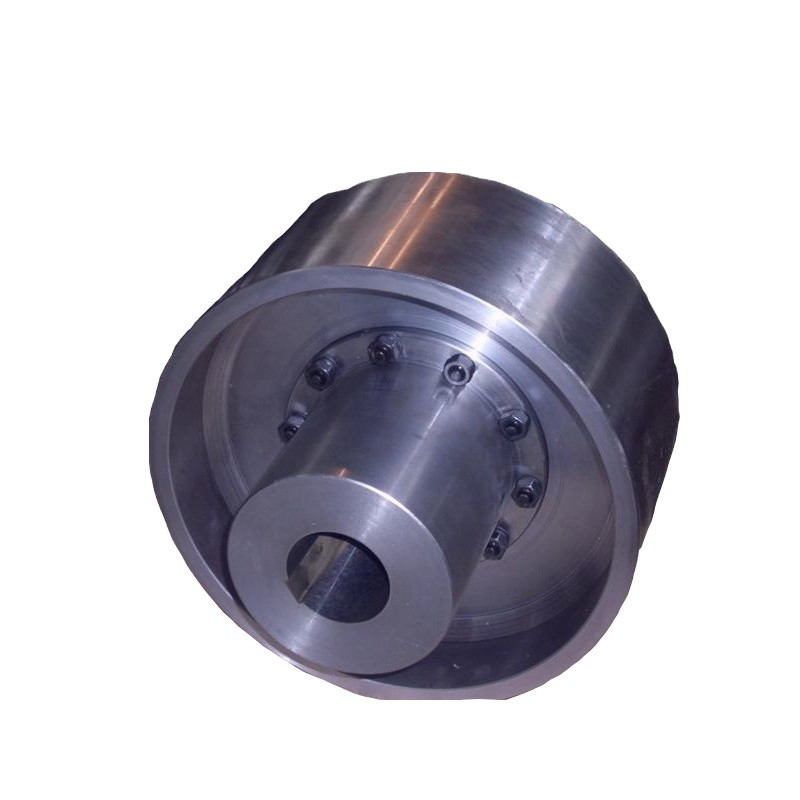

ब्रेक व्हील के साथ एनजीसीएलजेड ड्रम गियर कपलिंग का परिचय
ब्रेक व्हील के साथ एनजीसीएलजेड ड्रम गियर कपलिंग में ब्रेक व्हील है, ब्रेक व्हील की गति को नियंत्रित करके मशीन की गति को समायोजित कर सकता है।ब्रेक व्हील के साथ NGCLZ ड्रम गियर कपलिंग अधिक कोणीय विस्थापन की अनुमति देता है, दांत संपर्क की स्थिति में सुधार कर सकता है, और टोक़ को स्थानांतरित करने की क्षमता में सुधार कर सकता है, सेवा जीवन को लम्बा खींच सकता है, कोणीय विस्थापन के साथ गियर चौड़ाई की संपर्क स्थिति के साथ, आंतरिक गियर और समान से मिलकर निकला हुआ किनारा आधा बैंड युग्मन भागों आदि के दांतों की संख्या।
ब्रेक व्हील के साथ एनजीसीएलजेड ड्रम गियर कपलिंग को अच्छी और सीलबंद स्थितियों में काम करने की जरूरत है।ब्रेक व्हील के साथ एनजीसीएलजेड ड्रम गियर कपलिंग में दांतेदार कपलिंग के समान रेडियल आकार और बड़ी असर क्षमता है।यह आमतौर पर कम गति और भारी भार स्थितियों के तहत शाफ्टिंग ट्रांसमिशन के लिए उपयोग किया जाता है।उच्च गति संचरण के लिए उच्च सटीकता और गतिशील संतुलन गियर युग्मन का उपयोग किया जा सकता है।
|
| आकार | टॉर्क टी एनएम | स्पीड आरपीएम | बोर मिमी | लंबाई मिमी | डी0 | डी | डी1 | डी2 | डी3 | सी | सी 1 | एच | बी 1 | बी 2 | बी 3 | वजन (किग्रा |
| एनजीसीएलजेड1 | 0.355 | 4000 | 20-35 | 38-82 | 160 | 103 | 71 | 71 | 50 | 30 | 8 | 2 | 42 | 38 | 68 | 8.4 |
| एनजीसीएलजेड2 | 0.63 | 4000 | 25-45 | 44-112 | 160 | 115 | 83 | 83 | 60 | 39 | 8 | 2 | 48 | 42 | 68 | 10.5 |
| एनजीसीएलजेड3 | 1 | 3800 | 28-55 | 44-112 | 200 | 127 | 95 | 95 | 75 | 39 | 8 | 2 | 49 | 42 | 85 | 18.8 |
| एनजीसीएलजेड4 | 1.6 | 3800 | 38-65 | 60-142 | 200 | 149 | 116 | 116 | 90 | 46 | 8 | 2 | 53 | 42 | 85 | 26.8 |
| एनजीसीएलजेड5 | 2.8 | 3000 | 40-75 | 84-142 | 250 | 167 | 134 | 134 | 105 | 47 | 9 | 2.5 | 58 | 42 | 105 | 39 |
| एनजीसीएलजेड6 | 4.5 | 3000 | 45-90 | 107-172 | 250 | 187 | 153 | 153 | 125 | 52 | 9 | 2.5 | 59 | 42 | 105 | 53.2 |
| एनजीसीएलजेड7 | 6.3 | 2400 | 50-100 | 84-212 | 315 | 204 | 170 | 170 | 140 | 52 | 9 | 2.5 | 63 | 42 | 132 | 79.6 |
| एनजीसीएलजेड8 | 9 | 1900 | 55-110 | 84-212 | 400 | 230 | 186 | 186 | 155 | 57 | 12 | 3 | 77 | 47 | 168 | 117 |
| एनजीसीएलजेड9 | 14 | 1500 | 60-130 | 107-252 | 500 | 256 | 212 | 212 | 180 | 64 | 13 | 3 | 80 | 47 | 210 | 182 |
| एनजीसीएलजेड10 | 20 | 1200 | 65-150 | 107-252 | 630 | 287 | 239 | 239 | 200 | 66 | 15 | 3.5 | 90 | 47 | 265 | 246 |
| एनजीसीएलजेड11 | 31.5 | 1050 | 70-170 | 107-302 | 710 | 325 | 270 | 276 | 235 | 74 | 16 | 3.5 | 94 | 47 | 298 | 361 |
| एनजीसीएलजेड12 | 45 | 1050 | 75-200 | 107-352 | 710 | 362 | 310 | 313 | 270 | 84 | 16 | 4 | 104 | 49 | 298 | 470 |
| एनजीसीएलजेड13 | 63 | 950 | 150-220 | 202-352 | 800 | 412 | 322 | 350 | 300 | 86 | 17 | 4.5 | 113 | 49 | 335 | 598 |
| एनजीसीएलजेड14 | 100 | 950 | 170-250 | 242-410 | 800 | 462 | 380 | 420 | 335 | 98 | 18 | 5.5 | 157 | 63 | 335 | 780 |
