| उत्पत्ति के प्लेस | हेबै, चीन |
| ब्रांड नाम | JUDE |
| प्रमाणन | CE & ISO |
| मॉडल संख्या | जीआईसीएलजेड प्रकार |

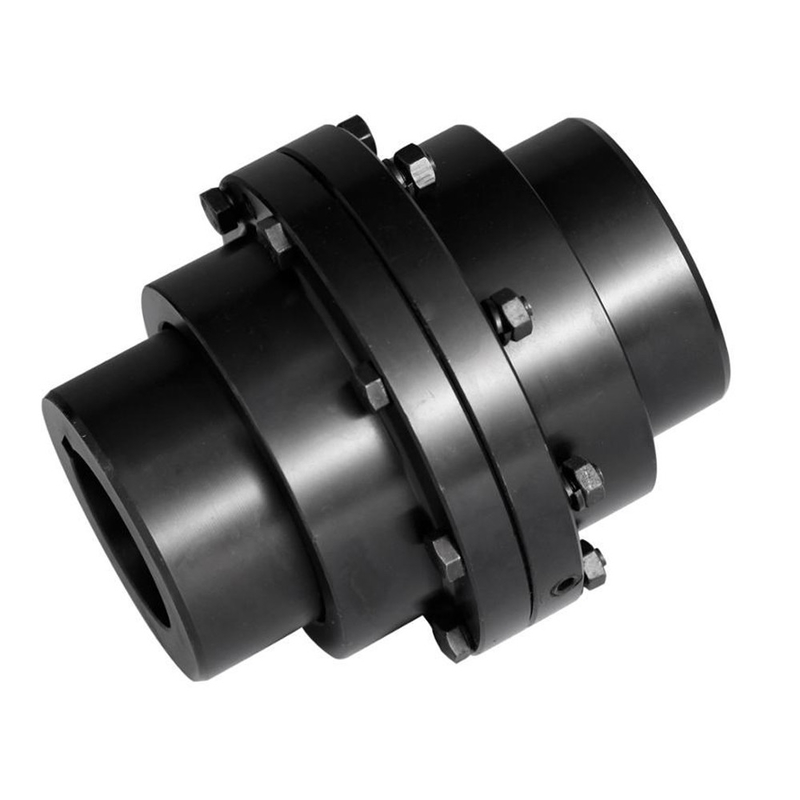

GIICL प्रकार ड्रम गियर युग्मन विशेषताएं और अनुप्रयोग: इसमें अक्ष ऑफसेट मुआवजा प्रदर्शन की एक छोटी राशि है, और कंपन को बफर और कम नहीं कर सकता है।छोटे आकार, सिद्धांत में बड़े संचरण टोक़, स्नेहन और सीलिंग की आवश्यकता होती है, लेकिन उच्च शोर और उच्च कीमत, इसका उपयोग दो क्षैतिज समाक्षीय शाफ्ट को जोड़ने के लिए किया जाता है।इसका उपयोग कम गति और भारी भार की स्थिति, जैसे धातुकर्म मशीनरी, भारी मशीनरी, आदि के तहत क्षैतिज समाक्षीय केबलों को जोड़ने के लिए किया जाता है। यह उच्च गति और उच्च-सटीक शाफ्टिंग ट्रांसमिशन के लिए उपयुक्त नहीं है, और यह काम करने की स्थिति के लिए उपयुक्त नहीं है। बार-बार शुरू होने और परिवर्तनशील फॉरवर्ड और रिवर्स रोटेशन।
जीआईसीएल प्रकार - मूल प्रकार (विस्तृत प्रकार);
GIICL प्रकार - मूल प्रकार (संकीर्ण प्रकार);
GICLZ प्रकार - मध्यवर्ती शाफ्ट प्रकार (चौड़ा प्रकार);
GIICLZ प्रकार - मध्यवर्ती शाफ्ट प्रकार (संकीर्ण प्रकार);
जीआईसीएल, जीआईआईसीएल प्रकार, दो शाफ्ट सिरों के सीधे कनेक्शन के लिए उपयोग किया जाता है;
GICLZ, GILZ प्रकार, दो शाफ्ट के लंबी दूरी के कनेक्शन के लिए उपयोग किया जाता है;
GCLD प्रकार - मोटर शाफ्ट विस्तार प्रकार, मोटर शाफ्ट विस्तार कनेक्शन के लिए उपयोग किया जाता है;
| आकार | टॉर्क Tn KN.m | गति (एन) आर / मिनट | बोर d1,d2 | लंबाई एल | डी | डी1 | डी2 | डी3 | बी | ए | सी | वजन (किग्रा |
| GICLZ1 | 0.63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| जीआईसीएलजेड4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| जीआईसीएलजेड6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| जीआईसीएलजेड11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| जीआईसीएलजेड13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| जीआईसीएलजेड14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| जीआईसीएलजेड15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| जीआईसीएलजेड16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| जीआईसीएलजेड17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| जीआईसीएलजेड20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| जीआईसीएलजेड21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| जीआईसीएलजेड23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
का आवेदन GICLZ ड्रम गियर युग्मन
1.GICLZ ड्रम गियर कपलिंग उस मामले में लागू होते हैं जहां दो शाफ्ट के अंत एक दूसरे से दूर होते हैं
2.प्रिंटिंग मशीनरी/पैकिंग मशीनरी/लकड़ी पर काम करने वाली मशीनरी आदि बड़े पैमाने पर यांत्रिक उपकरण
|
सामग्री |
45#/40Cr/42CrMo |
|
रंग |
कोई भी रंग उपलब्ध |
|
पैकेजिंग |
प्लाईवुड मामले |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन विकसित कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
