लचीला गियर युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | टीजीएल1/एम14 |

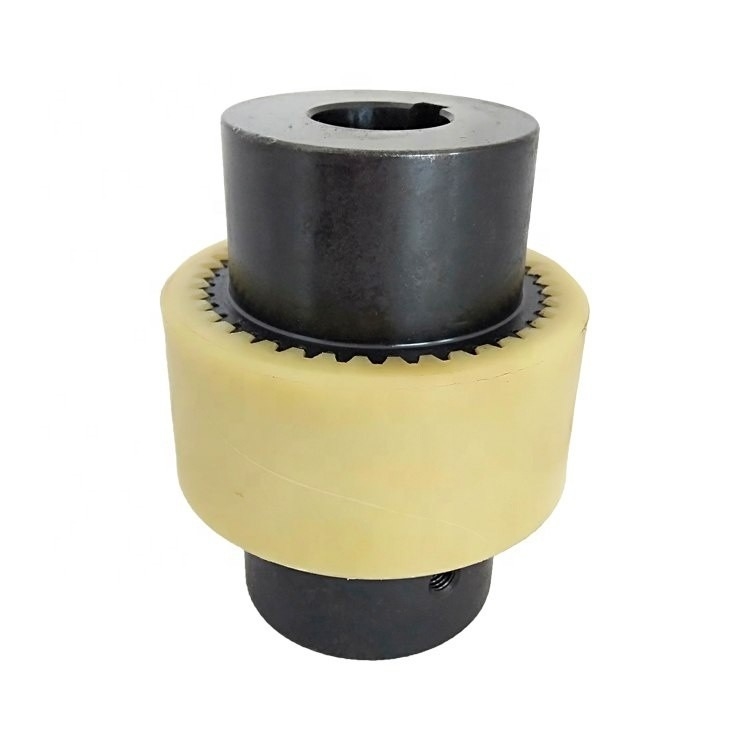

नायलॉन आस्तीन के साथ टीजीएल ड्रम आकार गियर युग्मन का परिचय
नायलॉन आस्तीन के साथ टीजीएल ड्रम आकार गियर युग्मन आंतरिक रिंग सामग्री एमसी नायलॉन सामग्री से बना है, और बाहरी गियर शाफ्ट आस्तीन नंबर 45 जाली स्टील को गोद लेती है।इसमें छोटे आकार, हल्के वजन, छोटे घूर्णी जड़ता, थोड़ा शोर, सुविधाजनक असेंबली और डिस्सेप्लर, और कोई स्नेहन नहीं है।इसे छोटे और मध्यम टोक़ स्थितियों, जैसे पंखे, पंप, स्नेहन पंप, कपड़ा मशीनरी आदि पर लागू किया जा सकता है।
नायलॉन आस्तीन के साथ टीजीएल ड्रम आकार गियर युग्मन में निम्नलिखित तीन संरचनात्मक प्रकार हैं: ए --- प्रकार मूल प्रकार: बी --- प्रकार आंतरिक रिंग प्रकार: सी --- प्रकार बाहरी रिंग प्रकार।
| आकार | रेटेड टॉर्क Tn N • m | अधिकतम गति आर / मिनट | मुख्य आकार | बोर डीआईए डी | लंबाई एल | घूर्णी जड़ता kg.m2 | वजन (किग्रा | ||||||
| डी | डी1 | बी | एस | ||||||||||
| मैं अंकित करता हुँ | द्वितीय प्रकार | मैं अंकित करता हुँ | द्वितीय प्रकार | ||||||||||
| टीजीएल1 | एम14 | 10 | 10000 | 40 | - | 25 | 38 | - | 4 | 6-14 | 16-27 | 0.264 | 0.2 |
| टीजीएल2 | एम19 | 16 | 9000 | 48 | - | 32 | 38 | - | 4 | 8-19 | 20-30 | 0.64 | 0.278 |
| टीजीएल3 | एम24 | 31.5 | 8500 | 56 | 58 | 36 | 42 | 52 | 4 | 10-24 | 22-38 | 1.541 | 0.533 |
| टीजीएल4 | एम28 | 45 | 8000 | 66 | 70 | 45 | 46 | 56 | 4 | 12-28 | 27-44 | 3.98 | 0.869 |
| टीजीएल6 | एम 32 | 63 | 7500 | 75 | 85 | 50 | 48 | 58 | 4 | 14-32 | 27-60 | 8.8 | 1.52 |
| टीजीएल6 | एम38 | 80 | 6700 | 82 | 90 | 58 | 48 | 58 | 4 | 16-38 | 30-60 | 14.64 | 2.15 |
| टीजीएल7 | एम42 | 100 | 6000 | 92 | 100 | 65 | 50 | 60 | 4 | 20-42 | 38-84 | 27.24 | 3.14 |
| टीजीएल8 | एम48 | 140 | 5600 | 100 | 100 | 72 | 50 | 60 | 4 | 22-48 | 38-84 | 38.64 | 4.18 |
| टीजीएल9 | एम 65 | 355 | 4000 | 140 | 140 | 96 | 72 | 85 | 4 | 25-70 | 44-107 | 165.5 | 8.51 |
| टीजीएल10 | M80 | 710 | 3150 | 175 | 175 | 128 | 95 | 95 | 6 | 30-85 | 60-132 | 534.6 | 17.1 |
| टीजीएल11 | M100 | 1250 | 3000 | 210 | 210 | 165 | 102 | 102 | 8 | 40-110 | 84-167 | 1660 | 34.56 |
| टीजीएल12 | एम 125 | 2500 | 2120 | 270 | 270 | 192 | 135 | 135 | 10 | 50-125 | 84-167 | 4731 | 66.86 |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
