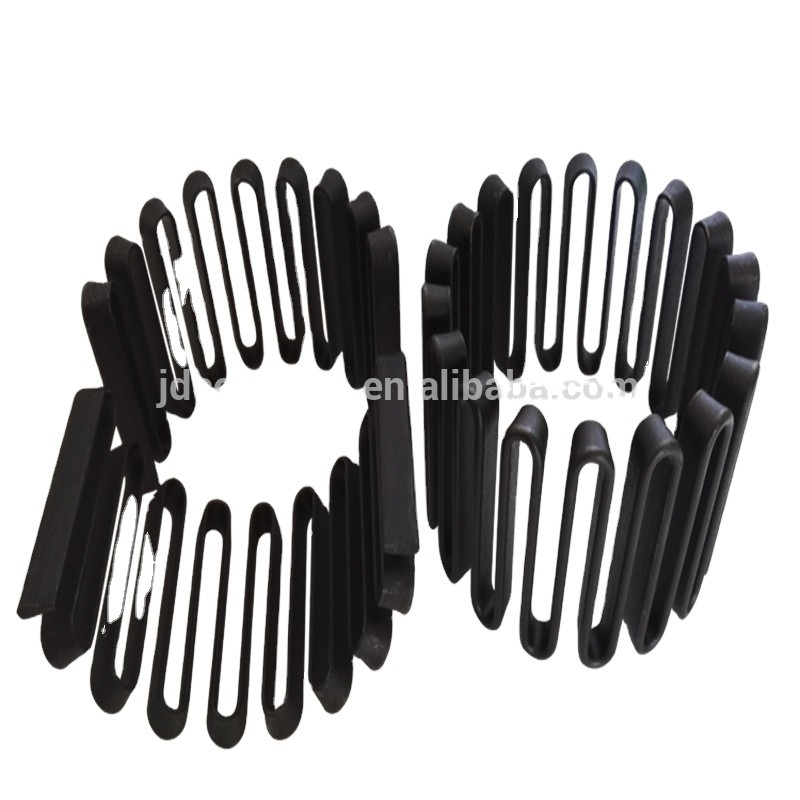

OEM 45 # स्टील फ्लेक्सिबल कपलिंग पार्ट्स स्नेक ग्रिड कपलिंग स्प्रिंग

ग्रिड युग्मन के लिए सांप वसंत का परिचय

स्नेक स्प्रिंग को कपलर स्प्रिंग भी कहा जाता है।यह एक विशेष प्रकार के वसंत के अंतर्गत आता है।यह निरंतर लोच के साथ सांप के आकार की स्टील की पट्टी से बना होता है, और सतह पर जंग की रोकथाम के उपचार का छिड़काव किया जाता है।यांत्रिक ड्राइव सिस्टम में टोक़ और बफर के हस्तांतरण के लिए सर्पेन्टाइन वसंत, इसका व्यापक रूप से धातु विज्ञान, उठाने, परिवहन, खनन, पेट्रोलियम इंजीनियरिंग, जहाज निर्माण, कोयला, रबड़, जहाज निर्माण और बंदरगाह मशीनरी उठाने के उपकरण में उपयोग किया गया है।
साँप वसंत में निम्नलिखित विशेषताएं हैं:
1. अधिक स्थापना विचलन की अनुमति दें
स्प्रिंग प्लेट और टूथ आर्क सतह के बीच संपर्क के कारण, युग्मन को बड़ा लचीलापन मिल सकता है।इसे एक ही समय में रेडियल, कोणीय और अक्षीय विचलन के साथ स्थापित किया जा सकता है।
2. परिवर्तनीय भार और सुरक्षित शुरुआत की बड़ी रेंज असर
दांत की सतह और 2.5 पत्ती युग्मन संपर्क घुमावदार है, जब स्थानांतरण टोक़ बढ़ता है, वसंत दांत विरूपण के साथ चाप होगा, बिंदु के पास वसंत पर 2.5 में युग्मन प्रभाव होगा।ईख और दांत की सतह के बीच संपर्क के क्षण का परिवर्तन, अर्थात टोक़ के आकार के साथ परिवर्तन, और इसकी संचरण विशेषताओं में परिवर्तनशील कठोरता है।इसलिए, यह सामान्य लोचदार युग्मन की तुलना में अधिक भार परिवर्तन सहन कर सकता है।
ईख पर संचरण बल का कुशनिंग प्रभाव जब दांत चाप के साथ विकृत होता है, खासकर जब मशीन शुरू होती है या मजबूत प्रभाव भार होता है, तो मिलान भागों की सुरक्षा के लिए एक निश्चित डिग्री की सुरक्षा होती है।
3. अच्छा कंपन भिगोना और लंबी सेवा जीवन
आधे से अधिक 36% में एम्बेडेड सर्पिन वसंत अक्षीय के लिए युग्मन।
उच्च गुणवत्ता वाले स्प्रिंग स्टील के साथ सर्पेन्टाइन स्प्रिंग ट्रैपेज़ॉइडल सेक्शन, गर्मी का सख्ती से इलाज किया जाता है, और विशेष प्रसंस्करण में अच्छे यांत्रिक गुण होते हैं, जिससे युग्मन का सेवा जीवन धातु के लचीले युग्मन (जैसे लोचदार आस्तीन पिन, नायलॉन पिन युग्मन) से कहीं बेहतर होता है। ) विकास के लिए।
4. उच्च संचरण क्षमता और विश्वसनीय संचालन
युग्मन की संचरण क्षमता 99.47% है, और इसकी कम समय की ओवरलोडिंग क्षमता रेटेड टोक़ का दो गुना है, और इसका संचालन सुरक्षित और विश्वसनीय है।
5. सरल संरचना और सुविधाजनक असेंबली और निराकरण
पूरी मशीन में कम हिस्से, छोटी मात्रा और हल्का वजन होता है।ट्रेपोजॉइडल क्रॉस सेक्शन स्प्रिंग फिल्म का डिजाइन ट्रेपोजॉइडल टूथ ग्रूव की तुलना में अधिक सुविधाजनक और करीब है, ताकि असेंबली और डिसएस्पेशन और रखरखाव सामान्य युग्मन की तुलना में सरल हो।
क्योंकि कुछ में उपरोक्त विशेषताएं हैं, धातु विज्ञान, भारोत्तोलन, परिवहन, खनन, पेट्रोलियम इंजीनियरिंग, जहाज निर्माण, कोयला, रबर, जहाज निर्माण और बंदरगाह मशीनरी उठाने के उपकरण में सर्पिन वसंत का व्यापक रूप से उपयोग किया जाता है।
6. कम शोर और अच्छा स्नेहन
एल्यूमीनियम मिश्र धातु आवास बाहर की ओर भागने से बचने के लिए स्प्रिंग्स द्वारा संरक्षित है, और खोल मक्खन से भर जाता है।यह न केवल स्नेहन को अच्छी तरह से बनाता है, बल्कि मक्खन द्वारा अवशोषित होने पर ईख की जाली के शोर को भी समाप्त करता है।
साँप प्रकार वसंत की गर्मी उपचार प्रक्रिया:
1, पहला शमन, तड़का: साँप प्रकार के वसंत का पहला तड़का और तड़का स्टील प्लेट की संरचना को समायोजित करना है।ssert स्प्रिंग ब्लैंक 145.5mm x 14.5mm x 3mm प्लेट है।प्रत्येक बैच में 3% नमूने हैं।ब्लैंक और सैंपल को स्लिंग में लोड किया जाता है।इसे नमक स्नान भट्टी में गर्म किया जाता है और तेल ठंडा होता है।
तड़के वाले हिस्सों को साफ किया जाना चाहिए, स्किम्ड, सैंडब्लास्टिंग, और भागों और नमूनों की सतह पर सुरक्षात्मक कोटिंग्स के साथ लेपित किया जाना चाहिए।तड़के का तापमान 720 सी 10 सी है, गर्मी संरक्षण 60 मिनट है, हवा ठंडी है, और कठोरता एचआरसी 26 है।
2, मध्यवर्ती annealing: सर्पीन वसंत पहले मध्यवर्ती annealing के लिए annealed है।इंटरमीडिएट एनीलिंग से पहले, कोटिंग से पहले सुरक्षात्मक कोटिंग लागू की जानी चाहिए।एनीलिंग के बाद, अवशिष्ट लोहे की कोटिंग को मामूली रेत ब्लास्टिंग द्वारा हटाया जा सकता है, और फिर अंतिम आकार बनाया जाएगा।
3, दूसरा शमन और तड़का: साँप वसंत के दूसरे शमन और तड़के का उद्देश्य भागों के अंतिम प्रदर्शन को आकार देना है।अंतिम गठन के बाद, स्टील के तार को बांधा जाता है और गर्म किया जाता है और फिर पूरी तरह से डीऑक्सीडाइज्ड नमक स्नान के माध्यम से ठंडा किया जाता है।60 ~ 80 डिग्री तेल शमन के साथ पानी की सफाई, फिर 425 - 10 डिग्री।सी तड़के, नमूना सतह घर्षण परीक्षण कठोरता 0.2 मिमी से अधिक तड़के HRC49 ~ 51 होना चाहिए।
4, अंतिम तड़के: साँप वसंत कठोरता का परीक्षण करने के बाद, भागों को सैंडब्लास्टिंग द्वारा संसाधित किया जाता है, और फिर पूर्व उपचार किया जाता है।वास्तविक माप की स्थिति में दबाव को 55 मिमी + 1 मिमी तक मापा जाता है, 30 ~ 40 घंटे बनाए रखा जाता है, और फिर अंतिम तड़का लगाया जाता है।

नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।

कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।

हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
