निकला हुआ किनारा कठोर युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |

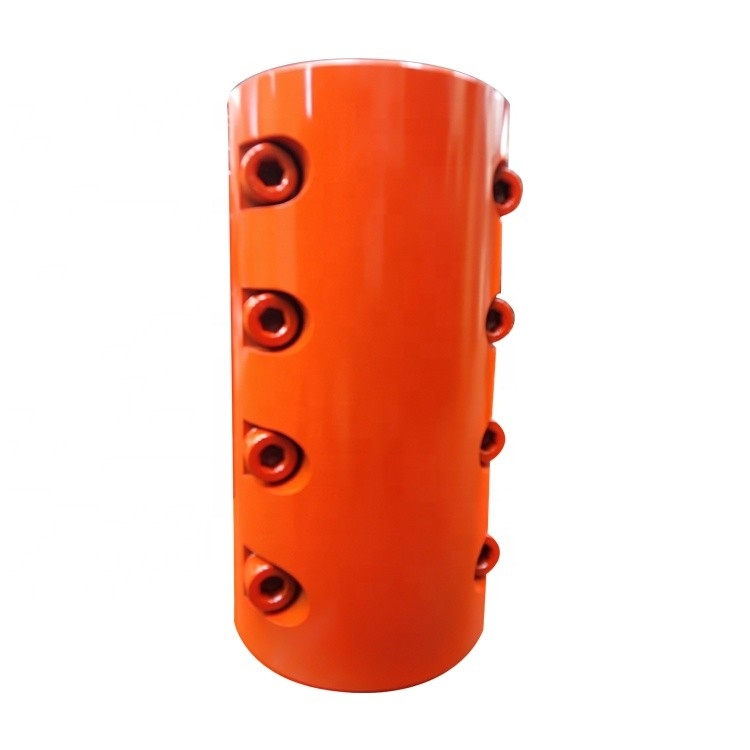

स्टेनलेस स्टील क्लैंप कपलिंग आमतौर पर इस्तेमाल किया जाने वाला स्टेनलेस स्टील कपलिंग है।इसका उपयोग दो हलचल शाफ्ट के कनेक्शन के लिए किया जाता है जब रिएक्टर का हलचल शाफ्ट बहुत लंबा होता है और दो खंडों में निर्मित होता है।यदि ऊर्ध्वाधर रेड्यूसर का आउटपुट शाफ्ट रिएक्टर के हलचल शाफ्ट से जुड़ा हुआ है, तो ऑर्डर करते समय क्लैंप युग्मन को आगे रखा जाना चाहिए, ताकि आउटपुट शाफ्ट के आकार के लिए गैर-मानक आवश्यकताओं का उपयोग किया जा सके।
जब स्टेनलेस स्टील क्लैंप युग्मन को इकट्ठा और अलग किया जाता है, तो शाफ्ट को अक्षीय रूप से स्थानांतरित करने की आवश्यकता नहीं होती है, इसलिए इसे इकट्ठा करना और अलग करना बहुत सुविधाजनक होता है।क्लैंप कपलिंग का नुकसान यह है कि दो शाफ्ट की धुरी संरेखण सटीकता कम है, संरचना और आकार अपेक्षाकृत जटिल हैं, और निर्माण और संतुलन सटीकता अपेक्षाकृत अधिक है।कम, केवल कम गति और स्थिर भार वाले अवसरों के लिए उपयुक्त।आमतौर पर, बाहरी किनारे की रैखिक गति 5m/s से अधिक नहीं होती है।जब रैखिक गति 5m/s से अधिक हो जाती है, तो संतुलन जाँच की आवश्यकता होती है।
1. स्थिति को संतुलित करने के लिए, बोल्ट को सकारात्मक और रिवर्स चरणों में स्थापित किया जाना चाहिए।कोलेट कपलिंग में अक्षीय, रेडियल और कोणीय क्षतिपूर्ति गुण नहीं होते हैं।
2. स्टेनलेस स्टील क्लैंप कपलिंग की विशेषताएं शेल कपलिंग के समान हैं, संरचना सरल है, असेंबली और डिस्सेप्लर सुविधाजनक हैं, और यह कम गति वाले अवसरों के लिए उपयुक्त है (_circumferential गति 5M / S है), नहीं प्रभाव, और स्थिर कंपन भार।आंदोलनकारी जैसे ऊर्ध्वाधर शाफ्ट के युग्मन के लिए।
3. क्लैंप कपलिंग दो अक्षीय रूप से विभाजित गोले का उपयोग करता है, जो दो शाफ्ट के कनेक्शन का एहसास करने के लिए बोल्ट के साथ क्लैंप किए जाते हैं।दो आधे कपलिंग की सतहों के बीच घर्षण द्वारा टोक़ को प्रेषित किया जाता है, और फ्लैट कुंजी का उपयोग सहायक के रूप में किया जाता है।जोड़ना।
| आकार | छेद का व्यास | ममैक्स | डी | ली | एल1 | एल2 | एल0 | एन-डी0 | d1 | d2 | ए 1 | बी 1 | एल1 | एल2 | आर | एफ | बी | टी | वजन (किग्रा) |
| (एच8/जे7) | (एच11/एच11) | (एच11) | (एच11) | ||||||||||||||||
| जेक्यू-25 | 25 | 90 | 95 | 110 | 20 | 45 | 58 | 4-12 | 32 | 20 | 5 | 4 | 35 | 60 | 0.2 | 0.4 | 8 | 28.3 | 4.47 |
| जेक्यू-30 | 30 | 90 | 102 | 130 | 20 | 55 | 64 | 4-14 | 38 | 25 | 5 | 4 | 45 | 70 | 0.2 | 0.4 | 8 | 33.3 | 4.47 |
| जेक्यू-35 | 35 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 43 | 30 | 5 | 4 | 55 | 85 | 0.4 | 0.6 | 10 | 38.3 | 7.6 |
| जेक्यू-40 | 40 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 48 | 35 | 5 | 6 | 55 | 85 | 0.4 | 0.6 | 12 | 43.3 | 7.6 |
| जेक्यू-45 | 45 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 57 | 37 | 6 | 5 | 70 | 100 | 0.4 | 0.6 | 14 | 48.8 | 10.85 |
| जेक्यू-50 | 50 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 62 | 42 | 6 | 5 | 70 | 100 | 0.4 | 0.6 | 14 | 53.8 | 10.85 |
| जेक्यू-55 | 55 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 67 | 47 | 6 | 5 | 70 | 100 | 0.6 | 1 | 16 | 59.3 | 10.85 |
| जेक्यू-60 | 60 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 73 | 50 | 8 | 6 | 100 | 130 | 0.6 | 1 | 18 | 64.4 | 25.06 |
| जेक्यू-65 | 65 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 78 | 55 | 8 | 6 | 100 | 130 | 0.6 | 1 | 18 | 69.4 | 25.06 |
| जेक्यू-70 | 70 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 83 | 60 | 8 | 6 | 100 | 130 | 0.6 | 1 | 20 | 74.9 | 25.06 |
| जेक्यू-80 | 80 | 2650 | 185 | 280 | 38 | 131 | 138 | 6-18 | 94 | 7 | 10 | 8 | 110 | 145 | 0.6 | 1 | 22 | 85.4 | 30.16 |
| जेक्यू-85 | 85 | 2650 | 185 | 280 | 38 | 121 | 138 | 6-18 | 99 | 75 | 10 | 8 | 110 | 145 | 0.6 | 1 | 22 | 90.4 | 30.16 |
| जेक्यू-90 | 90 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 105 | 80 | 10 | 8 | 140 | 170 | 0.6 | 1 | 25 | 95.4 | 56.38 |
| जेक्यू-95 | 95 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 110 | 85 | 10 | 8 | 140 | 170 | 0.6 | 1 | 25 | 100.4 | 56.38 |
| जेक्यू-100 | 100 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 115 | 90 | 10 | 8 | 140 | 170 | 0.6 | 1 | 28 | 106.4 | 56.38 |
| जेक्यू-105 | 105 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 120 | 95 | 10 | 8 | 140 | 170 | 0.6 | 1 | 28 | 111.4 | 56.38 |
| जेक्यू-110 | 110 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 125 | 100 | 12 | 10 | 160 | 200 | 0.6 | 1 | 28 | 116.4 | 90 |
| जेक्यू-115 | 115 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 130 | 105 | 12 | 10 | 160 | 200 | 0.6 | 1 | 32 | 122.4 | 90 |
| जेक्यू-120 | 120 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 135 | 110 | 12 | 10 | 160 | 200 | 0.6 | 1 | 32 | 127.4 | 90 |
| जेक्यू-125 | 125 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 140 | 115 | 14 | 12 | 180 | 225 | 0.6 | 1 | 32 | 132.4 | 125 |
| जेक्यू-130 | 130 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 146 | 118 | 14 | 12 | 180 | 225 | 0.6 | 1 | 32 | 137.4 | 125 |
| जेक्यू-140 | 140 | 15000 | 300 | 440 | 54 | 193 | 230 | 8-23 | 158 | 128 | 14 | 12 | 180 | 225 | 0.6 | 1 | 36 | 148.4 | 125 |
| जेक्यू-150 | 150 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 170 | 134 | 16 | 14 | 200 | 255 | 0.6 | 1 | 36 | 158.4 | 215 |
| जेक्यू-160 | 160 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 180 | 144 | 16 | 14 | 200 | 255 | 0.6 | 1 | 40 | 169.4 | 215 |
| जेक्यू-180 | 180 | 31000 | 380 | 560 | 72 | 244 | 300 | 8-33 | 200 | 162 | 18 | 16 | 240 | 285 | 1 | 1.5 | 45 | 190.4 | 350 |
| जेक्यू-200 | 200 | 33750 | 420 | 640 | 80 | 280 | 340 | 8-33 | 220 | 182 | 20 | 18 | 270 | 325 | 1 | 1.5 | 45 | 210.4 | 516 |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
Q1: आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: हम कारखाने हैं।
Q2: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
ए: हां, हम नमूना पेश कर सकते हैं लेकिन मुफ्त में नहीं। असल में हमारे पास बहुत अच्छा मूल्य सिद्धांत है, जब आप थोक आदेश देते हैं तो नमूना की लागत आपको वापस कर दी जाएगी।
Q3: अपने प्रसव के समय कब तक है?
ए: सामान स्टॉक में होने पर आम तौर पर यह 10-15 दिन होता है।या यह 7-25 दिनों का है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार है।
Q4: आपकी वारंटी कब तक है?
ए: हमारी वारंटी 12 महीने है।
प्रश्न 5: क्या आपके पास युग्मन के लिए निरीक्षण प्रक्रियाएं हैं?
ए: पैकिंग से पहले 100% आत्म-निरीक्षण
प्रश्न6.आपका भुगतान क्या है?
ए: 1) 100% टी / टी।2) अग्रिम में 30%, शिपमेंट से पहले अन्य।3) एल / सी क्यू 7: क्या मैं आदेश से पहले आपके कारखाने का दौरा कर सकता हूं?एक: ज़रूर, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
