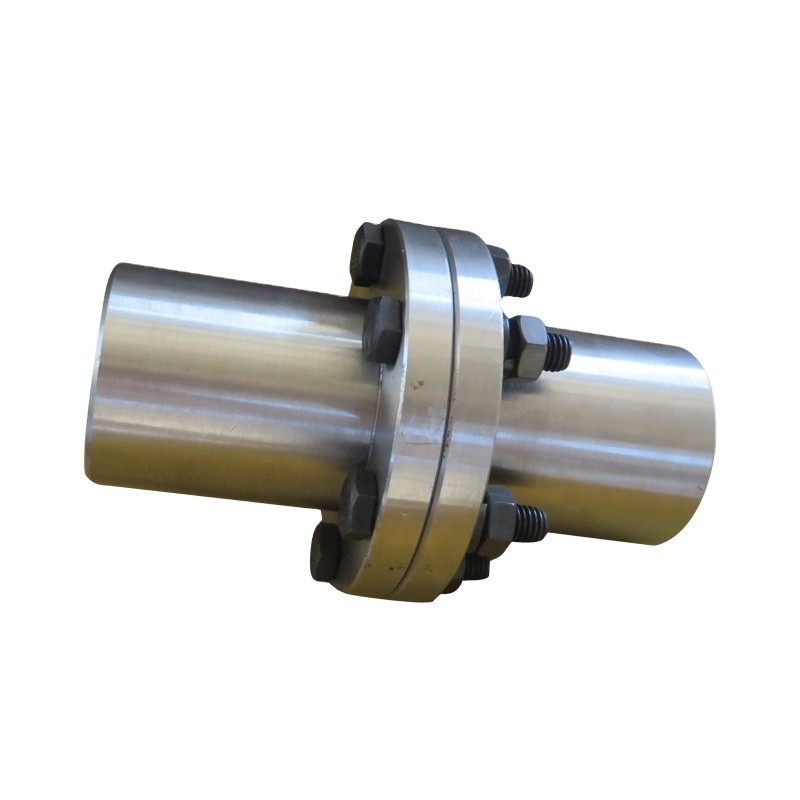

निकला हुआ किनारा कठोर युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
YL निकला हुआ किनारा युग्मन और YLD निकला हुआ किनारा युग्मन राष्ट्रीय मानक GB5843-86 के अनुसार निर्मित होते हैं।इस प्रकार का युग्मन मुख्य रूप से दो समाक्षीय बेलनाकार संचरण शाफ्ट को जोड़ने के लिए उपयुक्त है, और प्रेषित नाममात्र टोक़ 10-20000N.m है।
YL निकला हुआ किनारा युग्मन के दो मुख्य संरचनात्मक रूप हैं:
दो-अक्ष संरेखण हिंग वाले छेद में बोल्ट का उपयोग करके प्राप्त किया जाता है और टोक़ को बोल्ट रॉड द्वारा एक्सट्रूज़न और शीयरिंग के अधीन किया जाता है;
यह एक अन्य कारखाने प्रत्यक्ष YL निकला हुआ किनारा युग्मन कठोर युग्मन थोक पर नाली के साथ एक आधा युग्मन पर कंधे से मेल करके गठबंधन किया जाता है।दो अर्ध-युग्मों को जोड़ने वाले बोल्ट ग्रेड ए और बी के साधारण बोल्ट का उपयोग कर सकते हैं, और टोक़ दो अर्ध-युग्मन की संयुक्त सतहों के घर्षण टोक़ द्वारा प्रेषित होता है।निकला हुआ किनारा युग्मन का उपयोग करना आसान है, एक बड़ा टोक़ संचारित कर सकता है, और स्थापना के दौरान उच्च तटस्थता की आवश्यकता होती है।यह मुख्य रूप से अच्छी कठोरता, कम गति और स्थिर भार वाले अवसरों में उपयोग किया जाता है।
| आकार | टोक़ टीएन एन-एम | गति आर / मिनट | दीया d1 d2 | लंबाई एल | डी | डी1 | बी | एस | बी 1 | बोल्ट | जड़ता किग्रा m2 | वजन (किग्रा | ||
| डी3 | एन | |||||||||||||
| YL1 | 63 | 6300 | 2Z24 | 52 | 38 | 120 | 48 | 36 | 8 | 52 | एम10 | 4 | 0.006 | 4.10 |
| 2528 | 62 | 44 | ||||||||||||
| 30 | 82 | 60 | ||||||||||||
| YL2 | 200 | 5800 | एक्स.32.3638 | 130 | 68 | 0.008 | 6.97 | |||||||
| 40.42 | 112 | |||||||||||||
| YL3 | 400 | 5000 | 40.42.45.48^0 | 84 | 160 | 80 | 40 | 56 | 0.021 | 9.38 | ||||
| YL4 | 800 | 4400 | 60.66.66 | 170 | 100 | 0.039 | 23.27 | |||||||
| 60.83 | 142 | 107 | ||||||||||||
| YL5 | 2000 | 3600 | 03.66.70.71.75 | 210 | 130 | 60 | 10 | 68 | एम12 | 8 | 0.122 | 30.72 | ||
| 80 | 172 | 132 | ||||||||||||
| YL6 | 5000 | 2800 | 80.85.90^5 | 260 | 160 | 66 | 86 | एम16 | 0.380 | 57.96 | ||||
| 100 | 212 | 167 | ||||||||||||
| YL7 | 10000 | 2500 | 100.110.120.125 | 300 | 200 | 72 | 96 | 10 | 0.645 | 86.10 | ||||
| YL8 | 26000 | 1900 | 125 | 400 | 260 | 80 | 98 | एम24 | 2.693 | 202 | ||||
| 130.140.160 | 262 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| YL9 | 50000 | 1600 | 160.170.180 | 460 | 320 | 92 | 112 | 16 | 6.962 | 326 | ||||
| 190200 | 362 | |||||||||||||
| YL10 | 10000 | 1200 | 200220 | 282 | 5जी0 | 400 | 104 | 12 | 124 | एम 30 | 20.550 | 622 | ||
| 240,250 | 410 | 330 | ||||||||||||
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन विकसित कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
Q1: आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: हम कारखाने हैं।
Q2: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
ए: हां, हम नमूना पेश कर सकते हैं लेकिन मुफ्त में नहीं। असल में हमारे पास बहुत अच्छा मूल्य सिद्धांत है, जब आप थोक आदेश देते हैं तो नमूना की लागत आपको वापस कर दी जाएगी।
Q3: अपने प्रसव के समय कब तक है?
ए: सामान स्टॉक में होने पर आम तौर पर यह 10-15 दिन होता है।या यह 7-25 दिनों का है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार है।
Q4: आपकी वारंटी कब तक है?
ए: हमारी वारंटी 12 महीने है।
प्रश्न 5: क्या आपके पास युग्मन के लिए निरीक्षण प्रक्रियाएं हैं?
ए: पैकिंग से पहले 100% आत्म-निरीक्षण
प्रश्न6.आपका भुगतान क्या है?
ए: 1) 100% टी / टी।2) अग्रिम में 30%, शिपमेंट से पहले अन्य।3) एल / सी क्यू 7: क्या मैं आदेश से पहले आपके कारखाने का दौरा कर सकता हूं?एक: ज़रूर, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
