निकला हुआ किनारा कठोर युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |

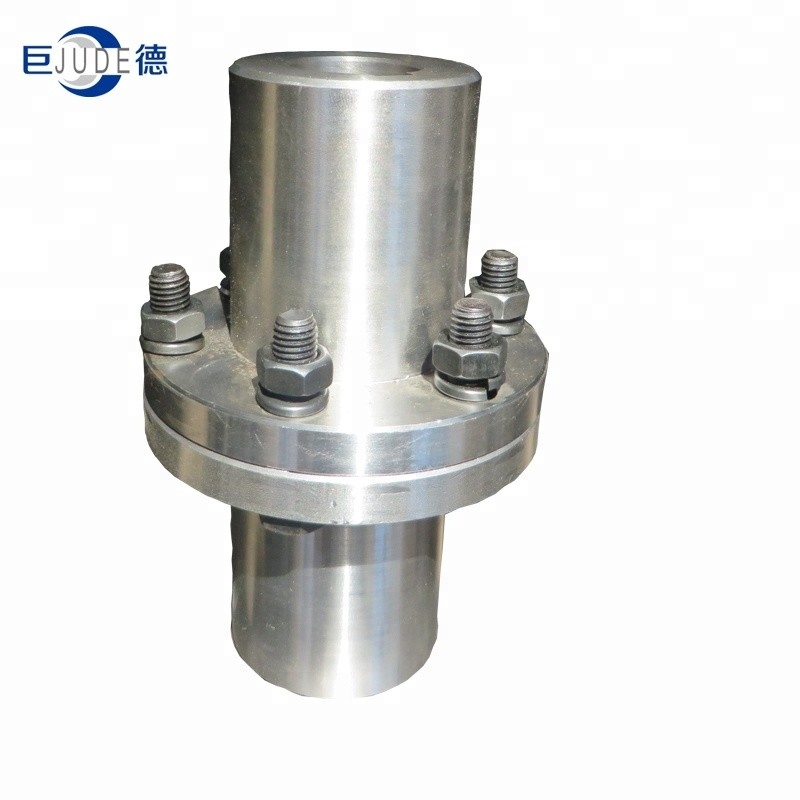

YL YLD मानक निकला हुआ किनारा कठोर युग्मन कार्बन स्टील अनुकूलित
YLD प्रकारनिकला हुआ किनारा युग्मन(निकला हुआ किनारा युग्मन के रूप में भी जाना जाता है) दो निकला हुआ किनारा (निकला हुआ किनारा) डिस्क-प्रकार आधा कपलिंग को जोड़ने के लिए बोल्ट का उपयोग होता है।दो आधे कपलिंग क्रमशः दो शाफ्ट से जुड़े होते हैं, दो शाफ्ट कनेक्शन को महसूस करने और टोक़ और खेल को प्रसारित करने के लिए एक कुंजी के साथ।
YLD प्रकार के निकला हुआ किनारा युग्मन में सरल संरचना, सुविधाजनक निर्माण, कम लागत, विश्वसनीय कार्य, सरल असेंबली और डिस्सेप्लर, रखरखाव और बड़े संचरण टोक़ हैं, जो दो शाफ्ट की उच्च केंद्रित सटीकता सुनिश्चित कर सकते हैं।यह आमतौर पर भार के लिए उपयोग किया जाता है।स्थिर, उच्च गति या उच्च परिशुद्धता शाफ्टिंग ट्रांसमिशन।
YLD प्रकार निकला हुआ किनारा युग्मन में रेडियल, अक्षीय और कोणीय मुआवजा प्रदर्शन नहीं होता है।यदि उपयोग के दौरान दो शाफ्ट की केंद्र सटीकता की गारंटी नहीं दी जा सकती है, तो सेवा जीवन, संचरण सटीकता और युग्मन की संचरण आवृत्ति कम हो जाएगी।कंपन और शोर का कारण।
| आकार | टॉर्कः | गति आर / मिनट | बोर डी (एच 7) | शाफ्ट छेद लंबाई एल | डी | डी1 | पेंच | एल0 | जड़ता | वजन | |||
| टीएन (एनएम) | वाई टाइप | J1 प्रकार | मात्रा | व्यास एम | (किलो.एम2) | (किलोग्राम) | |||||||
| इस्पात | इस्पात | एन | वाई टाइप | J1 प्रकार | |||||||||
| YL1 YLD1 | 10 | 13000 | 10 | 25 | 22 | 71 | 53 | 3 (3) | एम6 | 54 | 48 | 0.0018 | 0.94 |
| 1 1 | |||||||||||||
| 12 | 32 | 27 | 68 | 58 | |||||||||
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL2 YLD2 | 16 | 12000 | 12 | 32 | 27 | 80 | 64 | 4 (4) | एम6 | 68 | 58 | 0.0035 | 1.5 |
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL3 YLD3 | 25 | 10000 | 14 | 32 | 27 | 90 | 69 | 3 (3) | एम8 | 68 | 58 | 0.006 | 1.99 |
| 16 | 42 | 30 | |||||||||||
| 18 | |||||||||||||
| 19 | 88 | 64 | |||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | 128 | 92 | |||||||||||
| YL4 YLD4 | 40 | 9500 | 18 | 42 | 30 | 100 | 80 | 3 (3) | एम8 | 88 | 64 | 0.0093 | 2.47 |
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| YL5 YLD5 | 63 | 9000 | 22 | 52 | 38 | 105 | 85 | 4 (4) | एम8 | 108 | 80 | 0.013 | 3.19 |
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| YL6 YLD6 | 100 | 8000 | 24 | 52 | 38 | 110 | 90 | 4 (4) | एम8 | 108 | 80 | 0.017 | 3.99 |
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| YL7 YLD7 | 160 | 7600 | 28 | 62 | 44 | 120 | 95 | 4 (3) | एम10 | 128 | 92 | 0.029 | 5.66 |
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 228 | 172 | |||||||||
| YL8 YLD8 | 250 | 7000 | 32 | 82 | 60 | 130 | 105 | 4 (3) | एम10 | 169 | 125 | 0.043 | 7.29 |
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 229 | 173 | 6.53 | ||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| YL9 YLD9 | 630 | 6800 | 38 | 82 | 60 | 140 | 115 | 6 (3) | एम10 | 169 | 125 | 0.064 | 9.53 |
| 112 | 84 | 229 | 173 | ||||||||||
| 40 | |||||||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| YL10 YLD10 | 630 | 6000 | 45 | 160 | 130 | 6 (4) | एम12 | 0.112 | 12.46 | ||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| YL11 YLD11 | 1000 | 5300 | 50 | 112 | 84 | 180 | 150 | 8 (4) | एम12 | 229 | 173 | 0.205 | 17.97 |
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| YL12 YLD12 | 1600 | 4700 | 60 | 200 | 170 | 12 (6) | एम12 | 0.443 | 30.62 | ||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 52 | 38 | 349 | 269 | 0.463 | 29.52 | |||||||
| YL13 YLD13 | 2500 | 4300 | 70 | 142 | 107 | 220 | 185 | 8 (6) | एम16 | 289 | 219 | 0.646 | 35.58 |
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 172 | 132 | 349 | 269 | |||||||||
| 85 | |||||||||||||
| 90 | |||||||||||||
| YL14 YLD14 | 4000 | 4800 | 80 | 172 | 132 | 250 | 215 | 12 (8) | एम16 | 350 | 270 | 1.353 | 57.13 |
| 85 | |||||||||||||
| 90 | |||||||||||||
| 95 | |||||||||||||
| 100 110 | 212 | 167 | 430 | 340 | |||||||||
| YL15 YLD15 | 6300 | 3400 | 90 | 172 | 132 | 290 | 250 | 12 (6) | एम20 | 350 | 270 | 2.854 | 89.59 |
| 95 | |||||||||||||
| 100 110 120 125 | 212 | 167 | 430 | 340 | |||||||||
| YL16 YLD16 | 10000 | 3000 | 100 110 120 125 | 340 | 290 | 12 (6) | एम24 | 5.271 | 119.57 | ||||
| 130 140 | 252 | 202 | 510 | 410 | |||||||||
| YL17 YLD17 | 14000 | 2600 | 120 125 | 212 | 167 | 380 | 330 | 12 (6) | एम24 | 430 | 340 | 9.139 | 171.71 |
| 130 140 150 | 252 | 202 | 510 | 410 | |||||||||
| 160 | 302 | 242 | 610 | 490 | |||||||||
| YL18 YLD18 | 20000 | 2300 | 140 150 | 252 | 202 | 420 | 360 | 12 (6) | एम 30 | 510 | 410 | 17.883 | 263.5 |
| 160 170 180 | 302 | 242 | 610 | 490 | |||||||||
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
