कार्डन दस्ता युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |

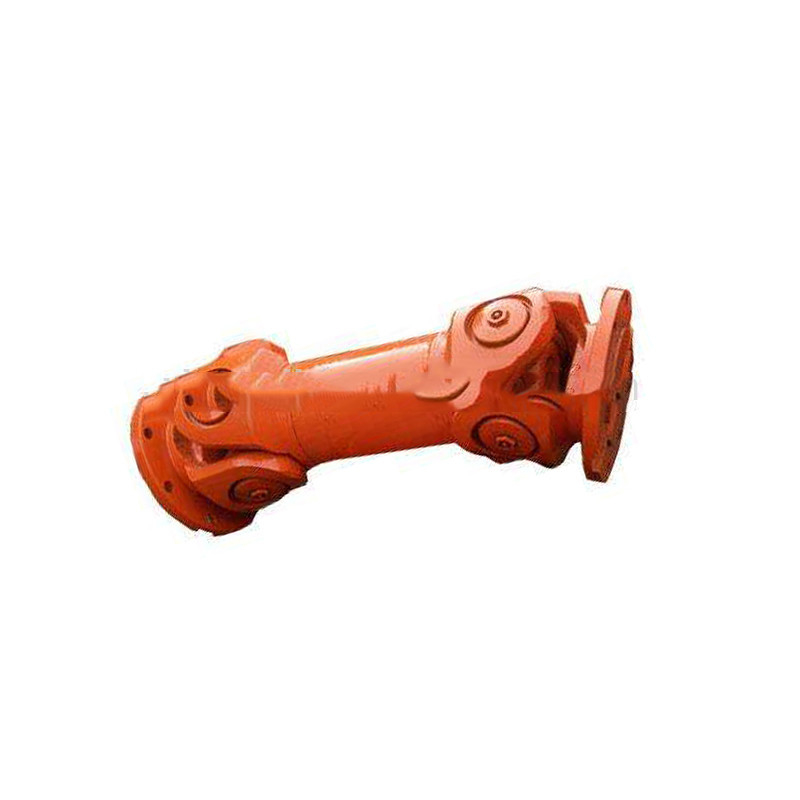

एसडब्ल्यूपी डी प्रकार (गैर-वापसी योग्य लघु प्रकार) क्रॉस कार्डन शाफ्ट युग्मन अपने तंत्र की विशेषताओं का उपयोग करता है, ताकि दो शाफ्ट एक ही धुरी पर न हों, और जुड़े हुए दो शाफ्ट को शामिल कोण की स्थिति के तहत लगातार घुमाया जा सके कुल्हाड़ियों, और जमीनी संचरण टोक़ और गति।
कार्डन शाफ्ट युग्मन की सामान्य विशेषता यह है कि कोणीय मुआवजे की मात्रा बड़ी है, और विभिन्न संरचनात्मक प्रकार के कार्डन शाफ्ट युग्मन के दो अक्षों के बीच का कोण अलग है, आमतौर पर ≤5 डिग्री -45 डिग्री के बीच।कार्डन शाफ्ट युग्मन की सबसे बड़ी विशेषता यह है कि इसमें एक बड़ी कोणीय क्षतिपूर्ति क्षमता, एक कॉम्पैक्ट संरचना और एक संचरण है।दो अक्षों के सापेक्ष विस्थापन का परिमाण और दिशा।जब स्थापना और समायोजन के बाद दो शाफ्ट को सख्त संरेखण में रखना मुश्किल होता है, या जब दो शाफ्ट काम करने की प्रक्रिया के दौरान एक बड़े अतिरिक्त सापेक्ष विस्थापन का उत्पादन करेंगे, तो लचीले युग्मन का चयन किया जाना चाहिए।उदाहरण के लिए, जब रेडियल विस्थापन बड़ा होता है, तो स्लाइडर युग्मन का चयन किया जा सकता है, और कार्डन शाफ्ट युग्मन को बड़े कोणीय विस्थापन या दो प्रतिच्छेदन शाफ्ट के साथ कनेक्शन के लिए चुना जा सकता है।युग्मन प्रदर्शन और काम करने का माहौल।
कपलिंग जिन्हें स्नेहन की आवश्यकता नहीं होती है, आमतौर पर धातु के तत्वों से बने होते हैं, उन कपलिंगों की तुलना में होते हैं जिन्हें स्नेहन की आवश्यकता होती है, जिसका प्रदर्शन स्नेहन पूर्णता की डिग्री के लिए अतिसंवेदनशील होता है और पर्यावरण को प्रदूषित कर सकता है।रबर जैसे गैर-धातु घटकों वाले कपलिंग तापमान, संक्षारक मीडिया और मजबूत प्रकाश के प्रति संवेदनशील होते हैं, और उम्र बढ़ने की संभावना होती है।
| नमूना | सामरिक व्यास | नाममात्र टोक़ | फैटिक | अक्ष रोटेशन | फैलाव | लमिन | आकार | रोटरी जड़ता | वज़न | ||||||||||
| डी | तमिलनाडु | टॉर्कः | β | लंबाई | मिमी | किग्रा.एम2 | किलोग्राम | ||||||||||||
| मिमी | केएन · एम | टीएफ | (डिग्री) | रास | |||||||||||||||
| केएन · एम | मिमी | डी1 | डी2 | डी3 | एलएम | रा | क | टी | जी | लमिन | बढ़ोतरी | लमिन | बढ़ोतरी | ||||||
| जेएस11 | एच7 | बी | 100 मिमी | 100 मिमी | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | 25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0.267 | 0.007 | 80 | 2.8 |
| SWC200BF | 200 | 32 | 16 | 15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0.505 | 0.013 | 109 | 3.6 |
| SWC225BF | 225 | 40 | 20 | 15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.788 | 0.0234 | 138 | 4.9 |
| SWC250BF | 250 | 63 | 31.5 | 15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 1.445 | 0.0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | 15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2.873 | 0.051 | 295 | 6.3 |
| SWC315BF | 315 | 125 | 63 | 15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 5.094 | 0.795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | 15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9.195 | 0.2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | 15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16.62 | 0.2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | 15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28.24 | 0.4744 | 1290 | 21.7 |
| SWC490BF | 490 | 500 | 250 | 15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 46.33 | 0.4744 | 1631 | 21.7 |
| SWC550BF | 550 | 710 | 355 | 15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 86.98 | 1.357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | 15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147.5 | 1.375 | 3267 | 34 |
|
बड़ा विनिर्देश
पैकेजिंग विवरण: लकड़ी के बक्से या अनुकूलित
प्रसव के समय: 10-15 कार्य दिवस
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
