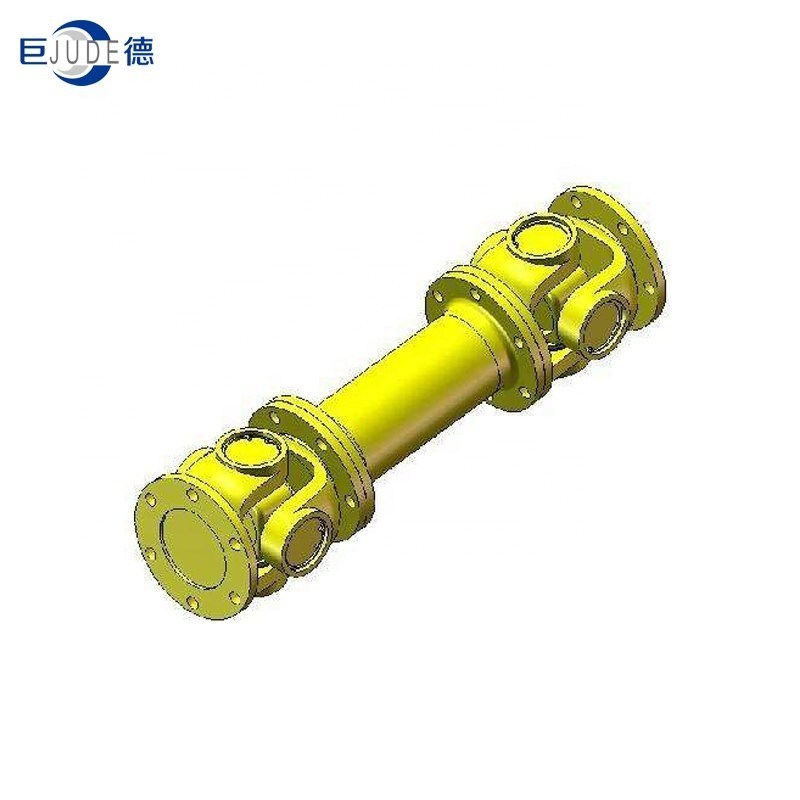

कार्डन दस्ता युग्मन
>
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | एसडब्ल्यूसी |
कार्डन दस्ता युग्मन उपयोग:
टोक़ संचारित करने के लिए एक साथ घूमने के लिए विभिन्न तंत्रों में दो शाफ्ट (ड्राइविंग शाफ्ट और संचालित शाफ्ट) को जोड़ने के लिए उपयोग किया जाने वाला एक यांत्रिक भाग।हाई-स्पीड और हेवी-लोड पावर ट्रांसमिशन में, कुछ कपलिंग में बफरिंग, डंपिंग और शाफ्टिंग के गतिशील प्रदर्शन में सुधार के कार्य भी होते हैं।युग्मन में दो हिस्से होते हैं, जो क्रमशः ड्राइविंग शाफ्ट और संचालित शाफ्ट से जुड़े होते हैं।अधिकांश सामान्य बिजली मशीनें कपलिंग के माध्यम से कार्यशील मशीन से जुड़ी होती हैं।
युग्मन का चयन मुख्य रूप से आवश्यक ट्रांसमिशन शाफ्ट की गति, लोड के आकार, कनेक्ट होने वाले दो भागों की स्थापना सटीकता, रोटेशन की स्थिरता, कीमत आदि पर विचार करता है, विभिन्न विशेषताओं का जिक्र करता है। कपलिंग के प्रकार, एक उपयुक्त चुनें।युग्मन प्रकार।
| नमूना | सामरिक व्यास | नाममात्र टोक़ | फैटिक | अक्ष रोटेशन | फैलाव | लमिन | आकार | रोटरी जड़ता | वज़न | ||||||||||
| डी | तमिलनाडु | टॉर्कः | β | लंबाई | मिमी | किग्रा.एम2 | किलोग्राम | ||||||||||||
| मिमी | केएन · एम | टीएफ | (डिग्री) | रास | |||||||||||||||
| केएन · एम | मिमी | डी1 | डी2 | डी3 | एलएम | रा | क | टी | जी | लमिन | बढ़ोतरी | लमिन | बढ़ोतरी | ||||||
| जेएस11 | एच7 | बी | 100 मिमी | 100 मिमी | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | 25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0.267 | 0.007 | 80 | 2.8 |
| SWC200BF | 200 | 32 | 16 | 15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0.505 | 0.013 | 109 | 3.6 |
| SWC225BF | 225 | 40 | 20 | 15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0.788 | 0.0234 | 138 | 4.9 |
| SWC250BF | 250 | 63 | 31.5 | 15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 1.445 | 0.0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | 15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2.873 | 0.051 | 295 | 6.3 |
| SWC315BF | 315 | 125 | 63 | 15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 5.094 | 0.795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | 15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9.195 | 0.2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | 15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16.62 | 0.2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | 15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28.24 | 0.4744 | 1290 | 21.7 |
| SWC490BF | 490 | 500 | 250 | 15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 46.33 | 0.4744 | 1631 | 21.7 |
| SWC550BF | 550 | 710 | 355 | 15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 86.98 | 1.357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | 15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147.5 | 1.375 | 3267 | 34 |
