लचीला डायाफ्राम युग्मन
>
|
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |

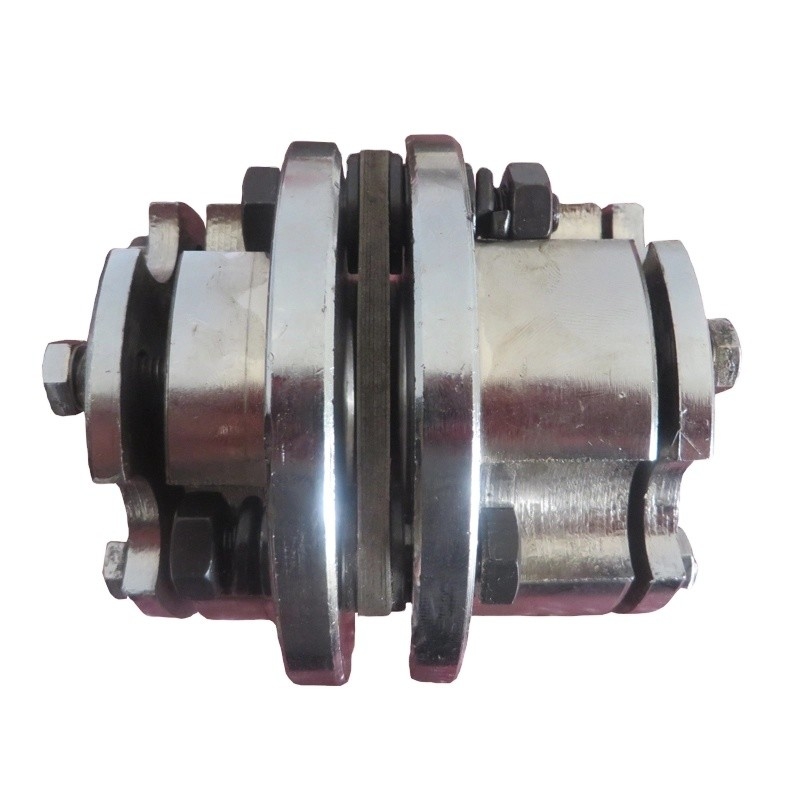

लॉकिंग डिवाइस के साथ डीजेएम सिंगल डिस्क डायाफ्राम युग्मन का परिचय
लॉकिंग डिवाइस के साथ डीजेएम सिंगल डिस्क डायाफ्राम युग्मन डायाफ्राम के लोचदार विरूपण के माध्यम से दो अक्षों के सापेक्ष विस्थापन की भरपाई करता है, और डायाफ्राम को कनेक्टिंग रॉड प्रकार और अभिन्न प्रकार में विभाजित किया जाता है।संरचना बोल्ट और दो आधे कपलिंग के साथ इंटरलॉकिंग बोल्ट के कई समूहों से बना है।लॉकिंग डिवाइस के साथ डीजेएम सिंगल डिस्क डायाफ्राम युग्मन अतिरिक्त शंकु आस्तीन और ट्रांसमिशन शाफ्ट से जुड़ा हुआ है, इसलिए इसे शंक्वाकार लोचदार डायाफ्राम युग्मन भी कहा जाता है।
डीजेएम सिंगल डिस्क डायाफ्राम युग्मन लॉकिंग डिवाइस के साथ डायाफ्राम को सिंगल और डबल डायाफ्राम डायाफ्राम दो रूपों में विभाजित किया जाता है, जिसे "जेडडीजेएम सिंगल डायफ्राम कपलिंग" के रूप में भी जाना जाता है, इसकी सरल संरचना और कम लागत की विशेषता है;डबल डायाफ्राम जिसे ZSJM कहा जाता है, डबल डायाफ्राम युग्मन विशेषताएँ बड़ी होती हैं और लचीली संचरण दूरी क्षतिपूर्ति मात्रा अधिक होती है।
लॉकिंग डिवाइस के साथ डीजेएम सिंगल डिस्क डायाफ्राम युग्मन की मुख्य विशेषताएं
1. संरचना सरल है और वजन हल्का है।
2. रखरखाव की आवश्यकता नहीं है, नग्न आंखें विफलता की जांच कर सकती हैं।
3. सनकीपन की एक बड़ी स्वीकार्य सीमा होती है और इसे विभिन्न ट्रांसमिशन सिस्टम पर लचीले ढंग से लागू किया जा सकता है।
4. जुदा करना आसान है और उच्च विधानसभा महत्व है।
|
| आकार | नाममात्र | रफ़्तार | मुख्य आयाम | स्वीकार्य आरएनएमएन राष्ट्र | निष्क्रियता के पल | वज़न | ||||||
| टॉर्कः | डीमैक्स | डी | ए | बी | ली | जे | AXIAL | कोणीय | किलोग्राम | |||
| एनएम | आर/मिनट | मिमी | मिमी | (डिग्री) | किलोग्राम।एम2 | |||||||
| डीजेएमओओ | 9.8 | 20000 | 20 | 57 | 4.9 | 20 | 44.9 | 10 | ±0.8 | 1 | 1.74 | 0.14 |
| डीजेएमओ1 | 33 | 20000 | 22 | 68 | 6.1 | 26 | 58.1 | 13 | ±0.8 | 1 | 8 | 0.6 |
| डीजेएमओ2 | 90 | 20000 | 32 | 81 | 6.6 | 26 | 58.6 | 16 | ±1.0 | 1 | 24 | 1.1 |
| डीजेएमओ3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66.4 | 22 | ± 1.2 | 1 | 48 | 1.7 |
| डीजेएम04 | 245 | 15000 | 42 | 104 | 112 | 34डी | 79.2 | 20 | ±1.4 | 1 | 80 | 2.5 |
| डीजेएमओ5 | 420 | 13000 | 50 | 126 | 11.7 | 42 | 95.7 | 25 | ±1.6 | 45 | 224 | 4.3 |
| डीजेएम06 | 772 | 12000 | 60 | 143 | 11.7 | 48 | 107.7 | 28 | ±1.8 | 45 | 440 | 6.9 |
| डीजेएम07 | 1270 | 10000 | 75 | 168 | 16.8 | 58 | 132.8 | 23 | ±2.0 | 45 | 1080 | 11.3 |
| डीजेएम08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ± 2.2 | 45 | 3380 | 16.7 |
| डीजेएम09 | 3320 | 9000 | 95,0 | 214 | 21.6 | 77 | 175.6 | 22 | ±2.4 | 45 | 3520 | 22.7 |
| डीजेएम1ओ | 4900 | 8000 | 108 | 246 | 23.9 | 89 | 201.9 | 23 | ±2.6 | 45 | 7200 | 35.4 |
| डीजेएम11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
| डीजेएम12 | 8900 | 6300 | 110 | 276 | 17.5 | 128 | 273.5 | ±1.8 | 45 | 14400 | 57.2 | |
| डीजेएम13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77.3 | |
| डीजेएम14 | 25410 | 4700 | 155 | 346 | 21.5 | 182 | 385.5 | ±2.0 | 30 | 40800 | 123 | |
| डीजेएम15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| डीजेएम16 | 47120 | 3900 | 180 | 410 | 29.5 | 214 | 457^ | ± 2.2 | 30 | 100200 | 191 | |
| डीजेएम17 | 57000 | 3500 | 190 | 445 | 29.5 | 225 | 479.5 | ± 2.2 | 30 | 133000 | 245 | |
| डीजेएम18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
| डीजेएम19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
| डीजेएम2ओ | 102100 | 2800 | 255 | 556 | 32.5 | 305 | 642.5 | ±2.5 | 30 | 448200 | 530 | |
| डीजेएम21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
| डीजेएम22 | 146350 | 2150 | 275 | 630 | 34.5 | 332 | 698.5 | ±2.8 | 30 | 831600 | 683 | |
| डीजेएम23 | 173830 | 2000 | 290 | 655 | 35.5 | 348 | 731एस | ±3.0 | 30 | 1070400 | 791 | |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
Q1: आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: हम कारखाने हैं।
Q2: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
ए: हां, हम नमूना पेश कर सकते हैं लेकिन मुफ्त में नहीं। असल में हमारे पास बहुत अच्छा मूल्य सिद्धांत है, जब आप थोक आदेश देते हैं तो नमूना की लागत आपको वापस कर दी जाएगी।
Q3: अपने प्रसव के समय कब तक है?
ए: सामान स्टॉक में होने पर आम तौर पर यह 10-15 दिन होता है।या यह 7-25 दिनों का है यदि माल स्टॉक में नहीं है, तो यह मात्रा के अनुसार है।
Q4: आपकी वारंटी कब तक है?
ए: हमारी वारंटी 12 महीने है।
प्रश्न 5: क्या आपके पास युग्मन के लिए निरीक्षण प्रक्रियाएं हैं?
ए: पैकिंग से पहले 100% आत्म-निरीक्षण
प्रश्न6.आपका भुगतान क्या है?
ए: 1) 100% टी / टी।2) अग्रिम में 30%, शिपमेंट से पहले अन्य।3) एल / सी क्यू 7: क्या मैं आदेश से पहले आपके कारखाने का दौरा कर सकता हूं?एक: ज़रूर, हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
