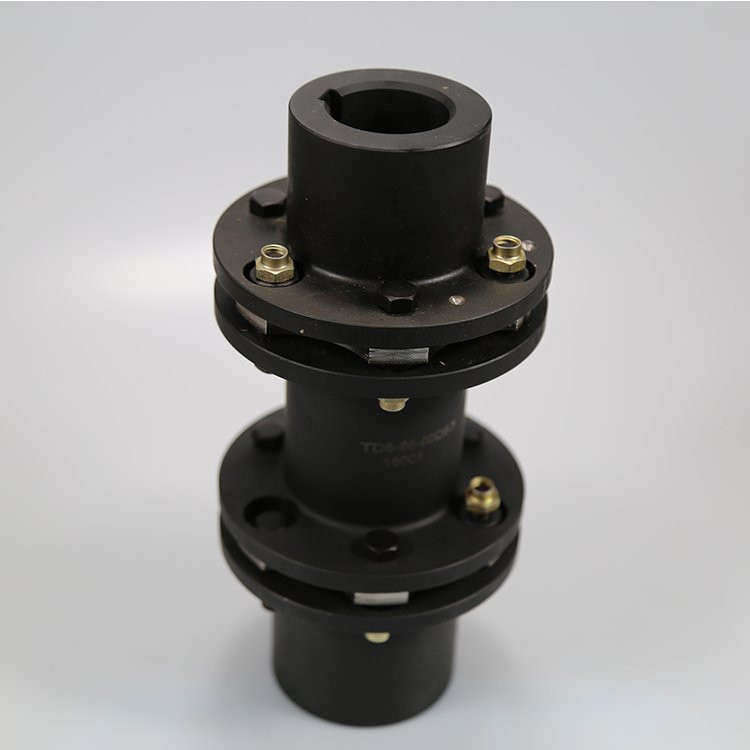

लचीला डायाफ्राम युग्मन
>
|
|
| उत्पत्ति के प्लेस | कांग्झौ (चीन) |
| ब्रांड नाम | jude |
| प्रमाणन | CE、ISO |
| मॉडल संख्या | जेएमआईआईजे |
आवेदन पत्र
लचीले डायाफ्राम युग्मन का व्यापक रूप से धातु विज्ञान, स्टील रोलिंग, खदान, रसायन उद्योग, जहाज निर्माण, पंप, ब्लोअर फैन और अन्य उद्योगों में उपयोग किया जा सकता है।
लाभ
1. लचीले डायाफ्राम युग्मन में सरल संरचना होती है और कोई इसे बिना जुदा किए सीधे निरीक्षण कर सकता है।
2. सरल संरचना के साथ, लोचदार डायाफ्राम युग्मन संयोजन और जुदा करने के लिए सुविधाजनक है।
3. इसमें उच्च मरोड़ कठोरता और शून्य गाइरेशन है।
| आकार | टॉर्क Tn KN.m | अधिकतम टोक़ KN.m | गति (एन) आर / मिनट | ऊबा हुआ | लंबाई | डी | डी1 | डी2 | लमिन | टी | L1min वजन किलो | वजन (किग्रा | |
| एल, एल1 | ली | ||||||||||||
| जेएमआईआईजे1 | 0.063 | 0.1 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8 ± 0.2 | 2 | 1.4 |
| जेएमआईआईजे2 | 0.1 | 0.2 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 45 | 80 | 8 ± 0.2 | 2.9 | 2.1 |
| जेएमआईआईजे3 | 0.25 | 0.4 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11±0.3 | 5.7 | 4.2 |
| जेएमआईआईजे4 | 0.5 | 0.8 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 76 | 116 | 11±0.3 | 8.5 | 6.4 |
| जेएमआईआईजे5 | 0.8 | 1.25 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14 ± 0.3 | 12.5 | 9.6 |
| जेएमआईआईजे6 | 1.25 | 2 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 102 | 140 | 15 ± 0.4 | 16.5 | 12.5 |
| जेएमआईआईजे7 | 2 | 3.15 | 4300 | 50-85 | 84-172 | 80 | 200 | 120 | 114 | 140 | 15 ± 0.4 | 21 | 15.5 |
| जेएमआईआईजे8 | 2.5 | 4 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20 ± 0.4 | 23 | 16.5 |
| जेएमआईआईजे9 | 3.15 | 5 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 20 ± 0.4 | 27 | 19.5 |
| जेएमआईआईजे10 | 4 | 6.3 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 127 | 170 | 23 ± 0.5 | 36 | 25 |
| जेएमआईआईजे11 | 5 | 8 | 3400 | 60-100 | 107-212 | 100 | 250 | 145 | 140 | 170 | 23 ± 0.5 | 42 | 30 |
| जेएमआईआईजे12 | 6.3 | 10 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 140 | 190 | 23 ± 0.5 | 50 | 36 |
| जेएमआईआईजे13 | 8 | 12.5 | 2850 | 60-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27±0.6 | 66 | 45 |
| जेएमआईआईजे14 | 10 | 16 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 165 | 220 | 27±0.6 | 78 | 55 |
| जेएमआईआईजे15 | 12.5 | 20 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 165 | 240 | 32±0.7 | 110 | 75 |
| जेएमआईआईजे16 | 16 | 25 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 32±0.7 | 125 | 85 |
| जेएमआईआईजे17 | 20 | 31.5 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 219 | 290 | 32±0.7 | 160 | 115 |
| जेएमआईआईजे18 | 25 | 40 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 219 | 300 | 38±0.9 | 220 | 150 |
| जेएमआईआईजे19 | 31.5 | 50 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 38±0.9 | 245 | 170 |
| जेएमआईआईजे20 | 35.5 | 56 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 267 | 350 | 38±0.9 | 275 | 200 |
| जेएमआईआईजे21 | 40 | 63 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 267 | 370 | 38±0.9 | 320 | 230 |
| जेएमआईआईजे22 | 50 | 80 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44±1 | 400 | 275 |
| जेएमआईआईजे23 | 63 | 100 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50 ± 1.2 | 560 | 380 |
| जेएमआईआईजे24 | 80 | 125 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 356 | 440 | 50 ± 1.2 | 620 | 410 |
| जेएमआईआईजे25 | 90 | 140 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 356 | 480 | 50 ± 1.2 | 740 | 510 |
| जेएमआईआईजे26 | 112 | 180 | 1200 | 190-300 | 242-270 | 295 | 720 | 410 | 406 | 510 | 60 ± 1.4 | 970 | 620 |
| जेएमआईआईजे27 | 140 | 200 | 1150 | 220-320 | 282-470 | 300 | 740 | 420 | 406 | 520 | 60 ± 1.4 | 1050 | 680 |
| जेएमआईआईजे28 | 160 | 224 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 60 ± 1.4 | 1200 | 780 |
नानपी काउंटी जूड ट्रांसमिशन उपकरण निर्माण सह।, लि।एक उद्यम है जो अनुसंधान और उत्पादन युग्मन में विशिष्ट है।इसके अलावा हम नए उत्पादों और थोक उत्पादन का विकास कर सकते हैं।समृद्ध अनुभव, पेशेवर आर एंड डी टीम और युग्मन में विभिन्न उपकरणों के साथ, आपकी विभिन्न आवश्यकताओं को पूरा करने के लिए इसमें बेहतर स्थितियां हैं।
कंपनी के मुख्य उत्पाद हैं: पूरे शब्द में मशीनरी उद्योग के लिए सभी प्रकार के कपलिंग, जैसे रेडियल इलास्टिक कपलिंग, टायर्ड कपलिंग, यूनिवर्सल कपलिंग, ड्रम गियर कपलिंग, प्लम फ्लावर फॉर्म इलास्टिक कपलिंग, रिजिड कपलिंग ओल्डम कपलिंग, रोलर चेन कपलिंग, डायफ्राम कपलिंग , कपलिंग कॉलम इलास्टिक स्लीव पिन कपलिंग, इलास्टिक डॉवेल पिन, इलास्टिक डॉवेल पिन कपलिंग, पंप शाफ्ट कपलिंग, आदि।
हमारी कंपनी की अवधारणा गुणवत्ता पर लाइव है और सम्मान पर विकसित होती है।युग्मन में उच्च गुणवत्ता, कम कीमत, पूर्ण उत्पाद मॉडल का लाभ है। हमारी कंपनी आपकी सबसे अच्छी पसंद होगी, और हम आपके साथ सहयोग करने के लिए तत्पर हैं।
